多功能反力架加载系统

2022-08-23 15:36:19
多功能反力架加载系统
详细介绍:

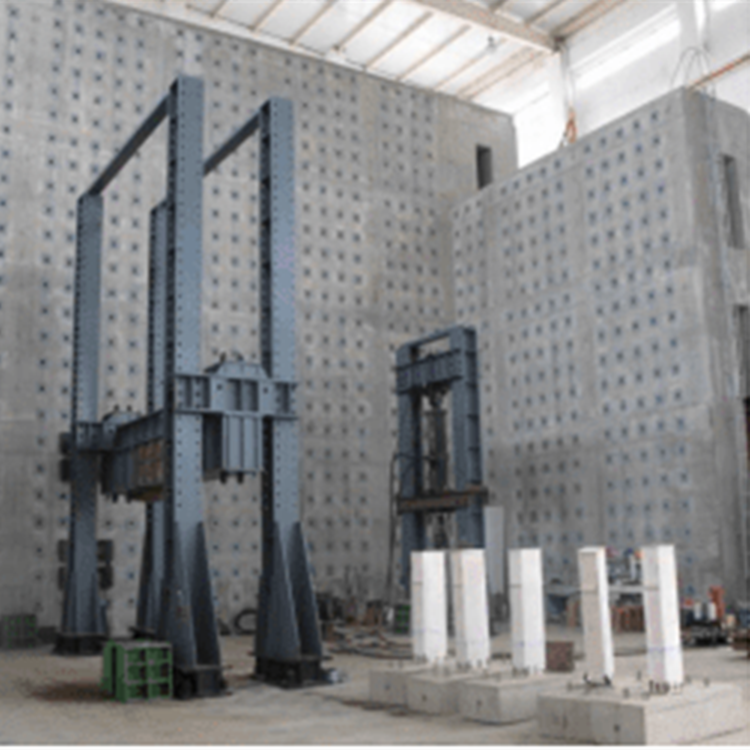

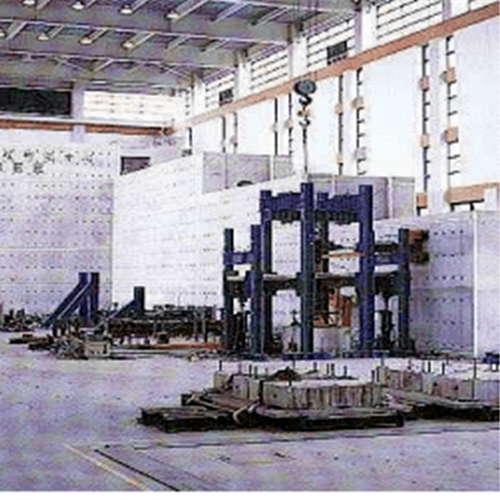

    箱型反力墙试验系统



   箱型反力墙试验系统,为结构试验设备提供反力支撑的一种装置,与结构工程试验设备(如大型阵列加载试验系统)配套使用,是整套试验设备不可或缺的一部分(具体尺寸见设计图)。

一、主要组成

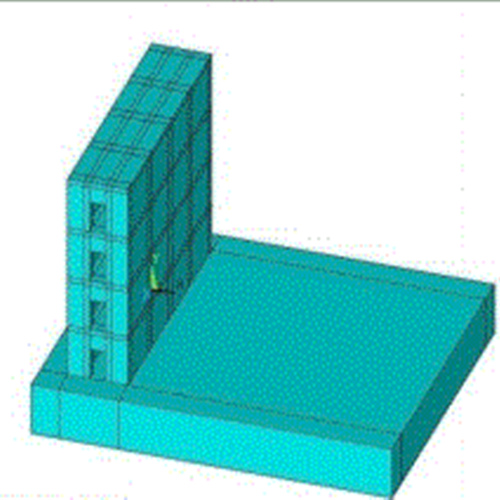

 1.采用L型反力墙2片,与反力台座1座,均采用箱式截面形式。结构受力主体采用承载力高、刚度大、极限安全性能可靠的SRC预应力型钢混凝土结构。

 2.L型反力墙部分:反力墙一长9.5m,厚度3.6m,高12m;反力墙二长10.5m,厚度3.6m,高12m;反力墙箱体布置锚孔,间距500mm。

 3.箱式反力台座部分:反力台座外围尺寸为12.85m×16.35m,反力台座结构深度3.75m;反力台座安装面均布安装锚孔,间距500mm,

 4.试验设备台座系统的油源室外包尺寸5.9m×4.9m。

 5.反力墙一在水平荷载作用力墙底可承受20000kN.m;反力墙二在水平荷载作用力墙底可承受17000kN.m;单个加载孔承载力设计值为600kN,四孔组合承载力设计值为2000kN,作用区域不小于0.8m×0.8m;

技术指标

 1.反力台座平台平整度控制在±2mm/2m以内,反力墙墙面平整度控制在±2mm/2m以内,垂直度控制在±2mm/3m以内,墙体采用清水混凝土浇筑,严禁二次抹灰找平。

 2.反力台座与反力墙上预埋加载孔,加载孔制作长度偏差控制在±1mm,端板平整度控制在±0.5mm以内。

 3.试验台座与反力墙内加载孔型钢定位支架的工厂制作误差应控制在±2mm以内,定位支架安装精度控制在±4mm以内。

 4.试验台座与反力墙加载孔安装偏差控制在±2mm以内。

 5.不同试件对应不同的经典破坏效果、数据及曲线展示;

 6. 具备场景设置功能,可调整场景中视角高度及浏览速度;

 7.单个站点授权,配套一个加密设备;

 8.工作电压:12~28V;2)工作电流:≤3A;3)功耗:12W(待机功耗2W);4)工作温度:-15~60℃;
