抗震支吊架试验系统

2022-08-16 17:11:21

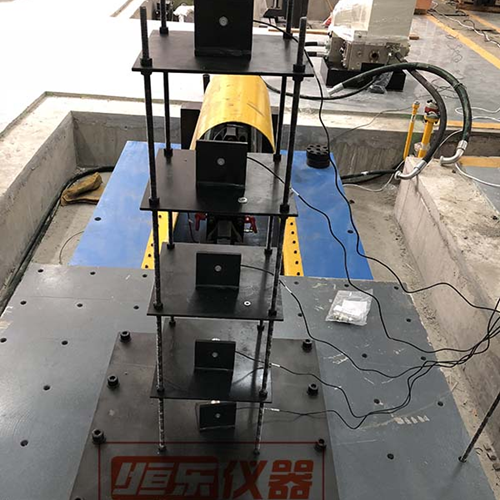

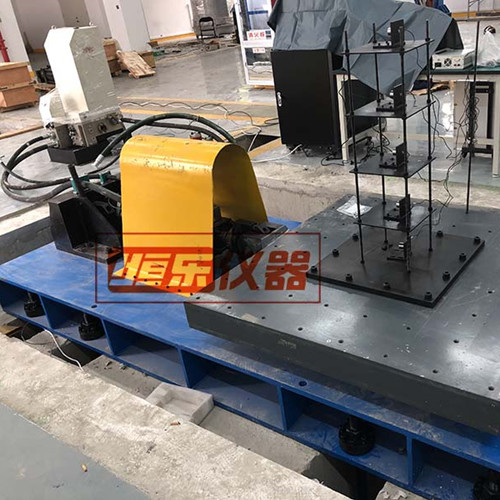

抗震支吊架试验系统
详细介绍:

抗震支吊架试验系统


抗震支吊架试验系统

地震波震动电液伺服试验系统,该系统主要用于各种混凝土构件、桥梁、板、柱、节点类,或大型钢结构、混凝土结构件、桥梁、各种钢构桁架、橡胶支座等大型构件进行动态态压缩试验及静载、动载性能测试和动载疲劳寿命测试。

一、 主要组成:底座、直线导轨副、工作台面、液压作动器、 液压泵站、分油器、连接油管、振动控制器、试验控制软件等组成。 电液伺服震动试验台是我公司自主研制的产品之一。

1、主机为卧式结构,振动台面尺寸:1.8m×1.8m;

2、作动器:采用自有技术自行设计制造,由作动器主体、液压控制模块和等组成组成。

3、伺服直线作动器振幅极限位置设计液压缓冲区,避免运行失控产生损伤。

4、油泵、电机组配置采用串联双弹性支撑方式,进一步减少泵站噪音。

5、泵站配置高质量进口液压管件和高压胶管,保证系统无泄漏;

6、电液伺服动态试验机控制软件:

三、主要技术性能指标:

1、振动台台面:1.0m×1.0m;

2、动波形:正弦波、三角波、梯形波、随机波、自定义频谱波(地震波)等;

3、控制模式:微机数字控制三参量;

4、油泵:进口不二越;

5、力传感器:轮辐传感器;

6、作动器载荷:2吨;

7、报警停机系统一套:温度、滤堵、超载等。

8、通道数字控制系统:实现地震模拟振动台力值、位移、变形三量控制;

9、工控机电脑、打印机:一套;

10、功率: 45KW



  济南恒乐兴科仪器有限公司是一家专业开发研制力学试验设备的高新技术企业,是国内的力学检测设备生产商。公司具有强大的技术研发设计能力,拥有众多长期从事试验机研究设计的技术工程师,对材料结构、液压系统、加工、电气自动化、测量、自动控制等技术分类深入研究,自主掌握核心技术,支撑了高品质的产品。在材料力学检测领域,与国内高校的教授、中科院院士合作,共同致力于提高中国创造的产品质量!为中国创造向国际化迈进做出应有的贡献!

目前公司销售网络已遍布全国各地,服务网点涵盖了全国内的科研单位、211院校、制造企业、航空航天、交通运输等行业,为用户提供快速及时的售后服务!
