多功能梁柱教学试验装置

2021-10-20 16:00:26
多功能梁柱教学试验装置
详细介绍:


多功能梁柱示教试验装置

方案说明

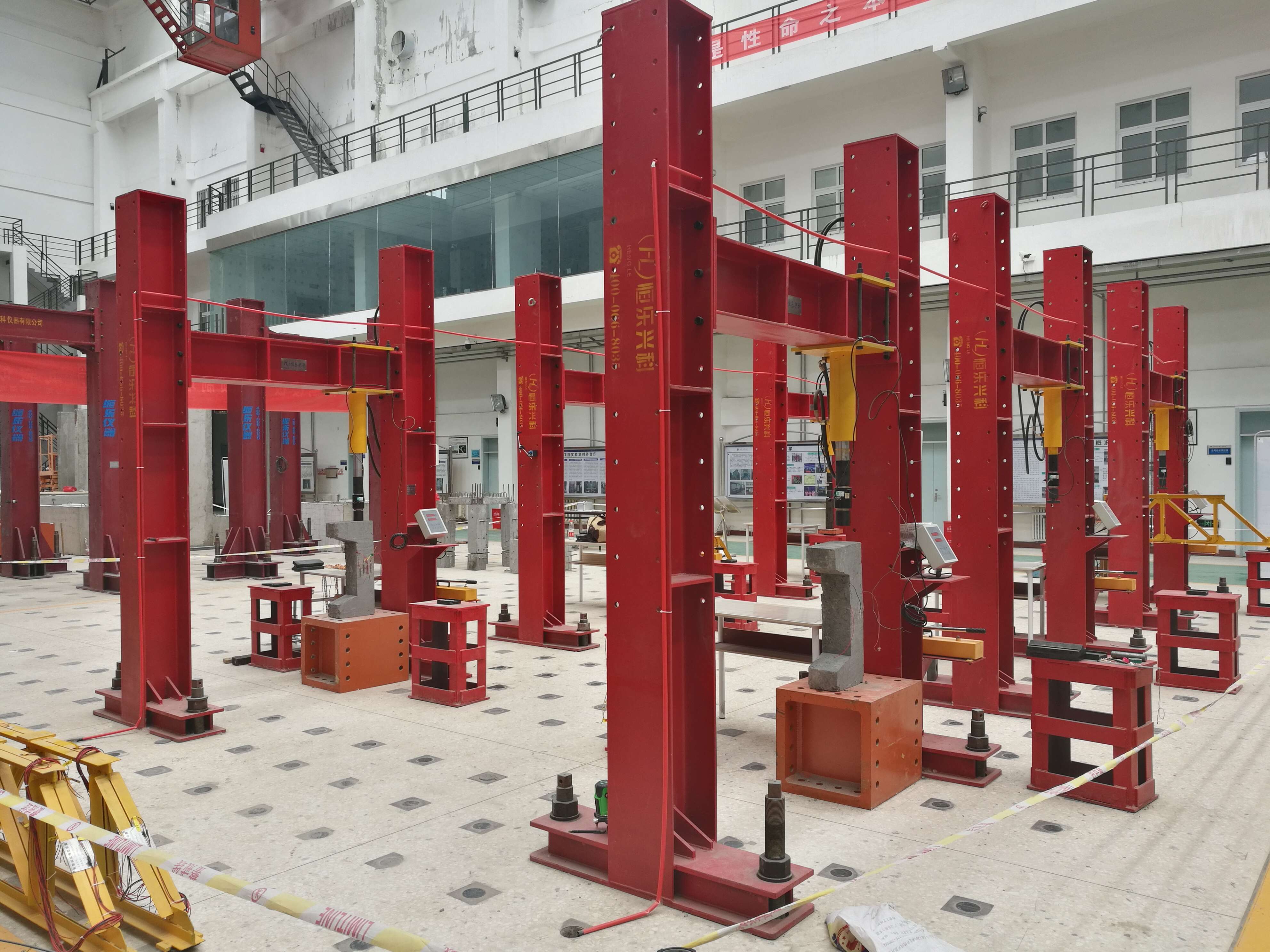

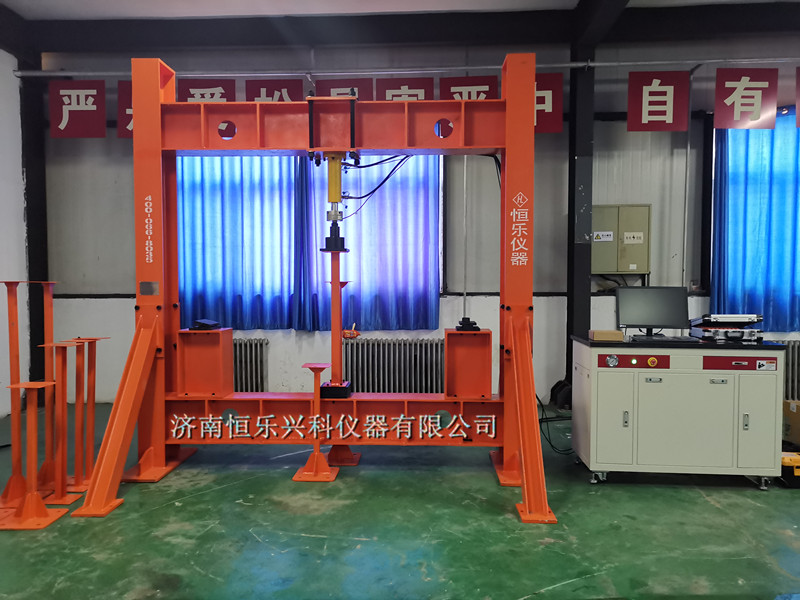

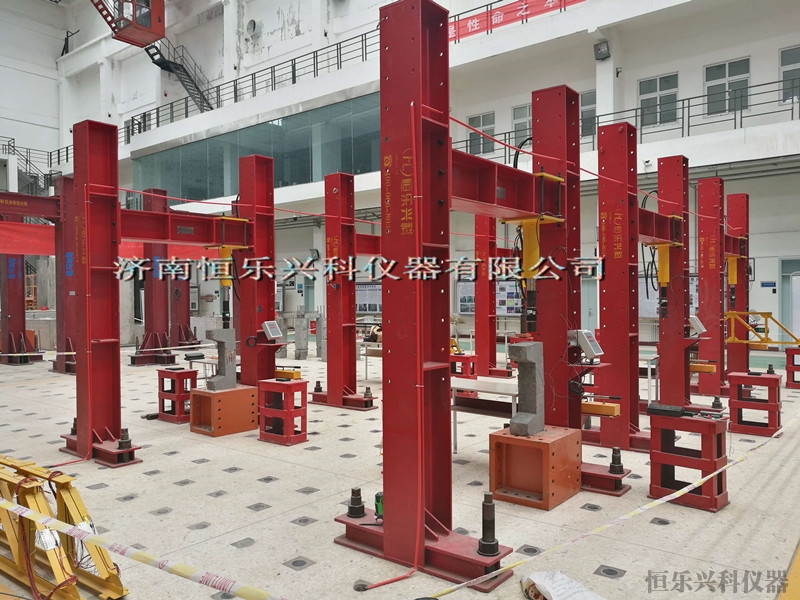

多功能结构力学试验装置主要由自平衡反力架、加载油缸、手动增压泵站、自反应锚固装置、接头支架、上下活动滑板、加固斜支架、传感器、显示仪表、加固锚杆等必要附件组成


产品优势

1.主机为框架结构,300KN加载油缸水平放置在主竖梁上。

2.设计水平承载力为300KN,超载能力为30%。

3.可通过移动滑板上下调整水平加载气缸,以便于在柱的不同点处加压。

4.水平装料缸前端设有接头支架,便于样品不平时自动找正。

5.立柱水平加载点设有固定拉杆和固定板。试验过程中,立柱与加载缸应牢固固定在一起,防止滑动。

6.负载传感器安装在水平加载油缸的前端,用于测量测试负载。负载传感器采用高精度轮辐式张力压力传感器。

7.反力架横梁上设置对称吊耳,便于起重机吊装移动;叉车也可以用来移动。

8.反力架采用铰接螺栓固定结构,以确保反力架的结构刚度和垂直梁在试验过程中保持锁定。

9配备气缸约束构件,以满足高度调节时气缸位移约束的要求;

10各连接面精加工,反应架整体退火消除残余应力;

11连接的地脚螺栓应采用优质合金钢,并进行热处理和发黑处理;数量为使用量的120%,便于以后更换。

12主安装面预留安装接口和功能扩展接口。

13主基梁采用箱形截面设计,跨中承载力300KN,挠度<l 1500;

14所有钢构件均采用Q345B结构钢,符合国标检验标准,所有连接面均经机加工。

15焊接采用E5003~E5016系列焊条。
