多功能结构力学试验装置

2021-10-20 16:01:07

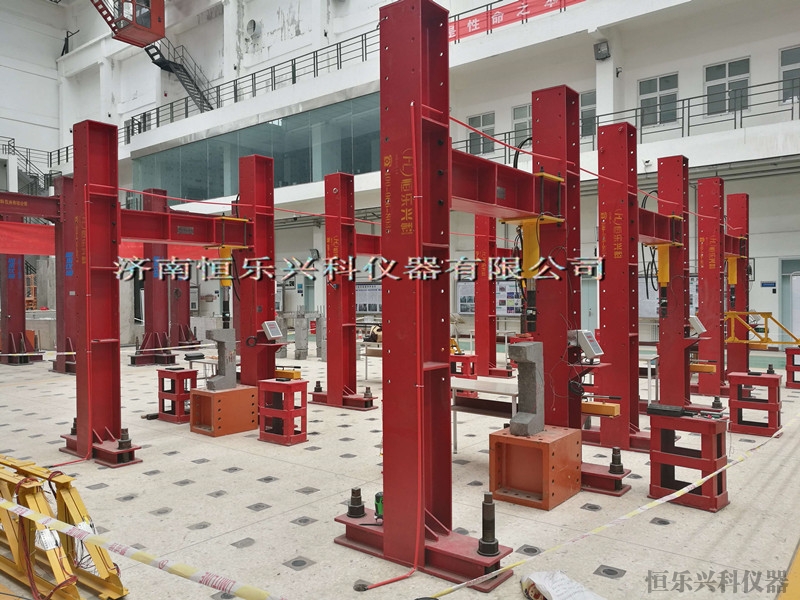

多功能结构力学试验装置
详细介绍:

多功能结构力学试验装置


多功能结构力学试验装置主要用于模拟现实中混凝土、路桥的荷载试验和土木工程相关学科的科研试验。可方便桥梁、混凝土梁、钢结构桁架等构件的结构性能试验,以及柱、梁、桁架、框架、节点的试验。

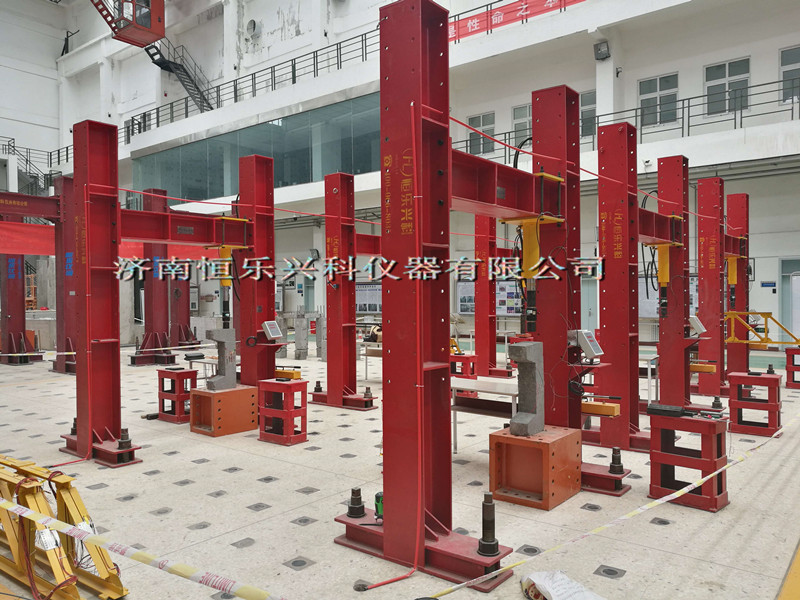

多功能结构力学试验装置

主要由自平衡反力架、加载油缸、手动增压泵站、自反力锚固装置、接头支架、上下活动滑板、加强斜支架、传感器、显示仪表、加强锚杆等必要附件组成

产品优势

1.主机为框架结构,300KN加载油缸水平放置在主竖梁上。

2.设计水平承载力为300KN,超载能力为30%。

3.可通过移动滑板上下调整水平加载气缸,以便于在柱的不同点处加压。

4.水平装料缸前端设有接头支架,便于样品不平时自动找正。

5.立柱水平加载点设有固定拉杆和固定板。试验过程中,立柱与加载缸应牢固固定在一起,防止滑动。

6.负载传感器安装在水平加载油缸的前端,用于测量测试负载。负载传感器采用高精度轮辐式张力压力传感器。

7.反力架横梁上设置对称吊耳,便于起重机吊装移动;叉车也可以用来移动。

8.反力架采用铰接螺栓固定结构,以确保反力架的结构刚度和垂直梁在试验过程中保持锁定。

9配备气缸约束构件,以满足高度调节时气缸位移约束的要求;

10各连接面精加工,反应架整体退火消除残余应力;

11连接的地脚螺栓应采用优质合金钢,并进行热处理和发黑处理;数量为使用量的120%,便于以后更换。

12主安装面预留安装接口和功能扩展接口。

13主基梁采用箱形截面设计,跨中承载力300KN,挠度<l 1500;

14所有钢构件均采用Q345B结构钢,符合国标检验标准,所有连接面均经机加工。

15焊接采用E5003~E5016系列焊条。

公司产品涵盖金属材料检测和非金属材料检测,有100多个品种。特别适用于土木工程院校:电液伺服疲劳系统、大型多功能结构试验系统、岩土工程试验系统、自平衡反力架、高温高压应力腐蚀试验系统、千斤顶验证装置、,另一全系列产品:电子万能试验机系列;液压万能试验机系列;压力试验机系列;扭转试验机弹簧试验机冲击试验机、杯凸试验机、摩擦磨损试验机、钢绞线锚固松弛试验机;人造板石膏板试验机;医用骨板;骨螺钉试验机系列;外墙保温材料试验机;汽车安全带拉伸和汽车防撞梁弯曲试验机;钢管弯曲试验机系列;缆绳水平拉伸机系列;动静疲劳试验机系列、橡胶支座压剪试验机系列;大吨位机械加载压力机;飞机起落架检验系列;绝缘子检测系列;专用定制大型试验机等。
