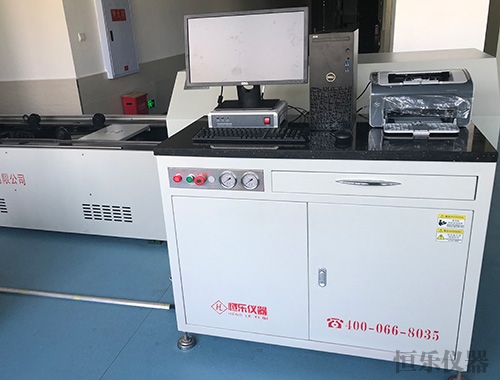

电线电缆卧式拉力试验机

电线电缆卧式拉力试验机

  • 所属分类:卧式拉力试验机
  • 浏览次数:
  • 发布日期:2021-03-18 09:22:30
  • 产品概述
  • 性能特点
  • 技术参数

电线电缆卧式拉力试验机主要用于电线电缆、架空绞线、复合绞线、导线机械性能及力学性能测试及研究;

试验项目:额定拉断力;允许拉力;抗拉性能;应力-应变性能;蠕变性能1000h;

适用范围:电线、电缆、光缆、铝合金绞线、高强度铝合金绞线、高强度钢绞线、特高强度钢绞线、同心层绞线等

二、满足标准:

1. GB/T3048-《电线电缆性能试验方法》;

2. GB/T3428-《架空绞线用镀锌钢线》IEC60888;

3. GB/T1179-2008《圆线同心绞架空导线》

4. DL/T832-2003《光纤复合架空地线》

5. JIS C3105-1994《硬铜绞线》;

6. JB/T8134-《架空绞线用铝-镁-硅系合金圆线》IEC60104;

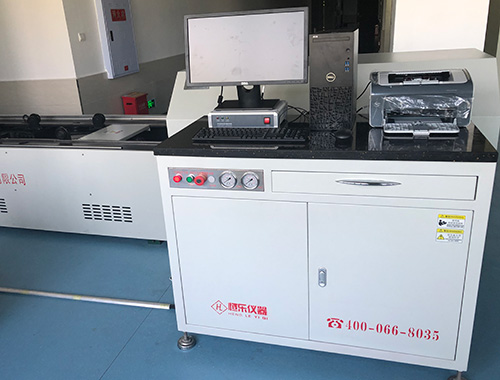

WAW-5000W卧式电线电缆拉力试验机


三、重要特点:

1. 卧式框架结构,高刚性、高稳定性的负荷机架。

2. 穿销式空间调整结构,高强度、高精度定位销,快速定位。

3. 伺服测控系统,自动、手动、定荷操作;载荷保持、应力-应变控制、循环控制及自编程控制等多种控制方式。

4. 双控双向液压油缸,快速试验,快速返回。

5. 测控系统:

6. 具有独立知识产权的的HLXK-test 测控软件;实现试验力、试样变形、活塞位移和试验过程的闭环控制及等速应力、等速应变、等速试验力、等速位移、试验力保持、位移保持等控制功能;

7. 试验过程的自动控制,试验力,峰值、变形、位移、试验曲线的实时控制、数据采集、处理、分析、显示、存储,全键盘输入操作和控制模式智能设置系统;控制模式任意设置,无冲击,平滑切换,加载、卸载平稳

8. 过程能再现、数据再分析、曲线放大、比较、遍历,坐标满度自动调节。

灵活的Excel、Word报告,默认格式及自编格式;多项排序,多类型输出。

9. 试验曲线可任意选择坐标轴,可自由放大和缩小;可同时显示多个曲线,可设需要的坐标,例如:载荷-时间,载荷-位移,应力-应变等,满度自调节.

10. 试验结束自动返回,智能、快捷。


WAW-5000W卧式电线电缆拉力试验机参数

1

试验力

500kN---10000kN(可定制)

2

试验力示值相对误差

≤示值的±1%

3

试验力测量范围

2%~100%F.S

4

试验力分辨力

1/300000全程内外不分档,且分辨率全程不变;

5

等速应力控制范围

2~60 N/mm2·S-1

6

应力速率误差

≤±5%

7

等速应变控制范围

0.00025/s~0.0025/s

8

应变速率误差

≤±5%

9

位移分辨力

0.01mm

10

加荷速率

600N/s~60kN/s;计算机自动控制显示

11

活塞行程

0-500mm /可定制

12

活塞位移速度

≥60mm/min

13

可调试验间距

0~20000mm / (可定制)试样直径400倍

14

机架跨度

≥750mm / 可定制

15

机架高度

≥610mm / 可定制

16

机架结构

卧式、高刚性、高稳定性

17

电源电压

~380V±10% 50Hz(须可靠接地)
