结构力学组合试验机

2023-07-15 13:47:56

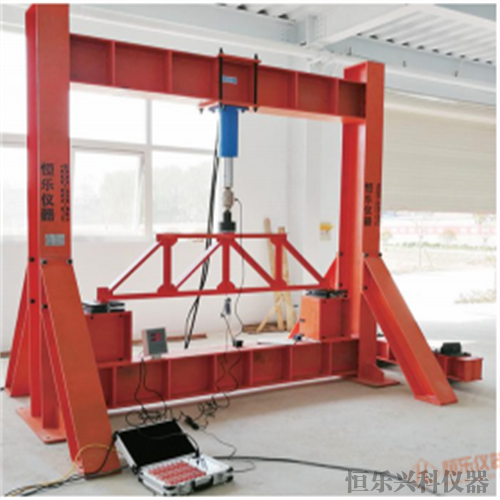

结构力学组合试验机
详细介绍:

结构力学组合试验机

大型多功能实验系统

大吨位结构加载试验系统

大吨位多功能结构试验系统

多功能结构力学试验加载系统

 大型多功能结构试验装置

加载反力试验系统

工程结构力学组合试验装置

大吨位结构加载试验装置

便携式土木工程多功能结构试验系统

土木工程大型多功能结构试验系统

自平衡结构工程加载试验系统

结构力学组合试验系统

结构力学组合试验装置

结构力学组合试验机

一、多功能反力框架

1) 四立柱轴间距为2.5m×5.5m;立柱高 8m,长0.45m、宽0.4m;主横梁长6.5m、高1.5m、宽0.65m。立柱间距可随实验需求调节长度。反力框架可组装、可拆卸。估计用钢量约50吨。

2)结构试验加载反力框架采用组合式框架结构,主要由四立柱、主横梁、次横梁等构成,竖向承载反力 4000kN、2000kN、频率10Hz,框架承载力需具有 1.5 倍以上安全系数。

 二、静态电液伺服加载作动器

1、20000kN垂向电液伺服加载作动器,推力:20000kN,拉力:6000kN;行程:600mm (±300mm);

2、主框架单侧水平向电液伺服加载作动器,推力6000kN、拉力4000kN;行程±400mm。

三、控制系统

1、试验软件能进行单层和多高层建筑结构的整体结构拟动力试验和子结构拟动力试验,试验子结构可以取单个柱构件,也可以取单个楼层或多个连续楼层。

2、软件具有试验数据可视化显示功能,试验过程中能够实时时程曲线、滞回曲线、数值显示及结构振动动画。

结构力学组合试验机

组成:多功能反力框架,静态电液伺服加载作动器;主机阀台及管路;控制系统;回字形加载框架;试验配套设备;数据采集系统。

功能:可用于一下实验

钢结构实验

1)H型钢梁应力分布实验

2)装配式钢桁架应力分布实验

3)装配式钢桁架次应力分布实验

4)球节点桁架应力分布实验

5)型钢柱稳定性测试实验

结构力学组合试验机

钢筋混凝土结构实验

1)矩形截面梁(适筋梁、超筋梁和少筋梁)的破坏试验;

2)受弯构件斜截面破坏试验(剪压破坏、斜压破坏、斜拉破坏);

3)其它类梁三点或四点弯曲试验;

4)短柱正压、偏压实验。

结构力学实验

1)结点性质改变对内力的影响实验;

2)刚架结构验证功的互等定理;

3)单榀多层框架位移和内力传递规律。



结构力学实验

1)结点性质改变对内力的影响实验;

2)刚架结构验证功的互等定理;

3)单榀多层框架位移和内力传递规律。
