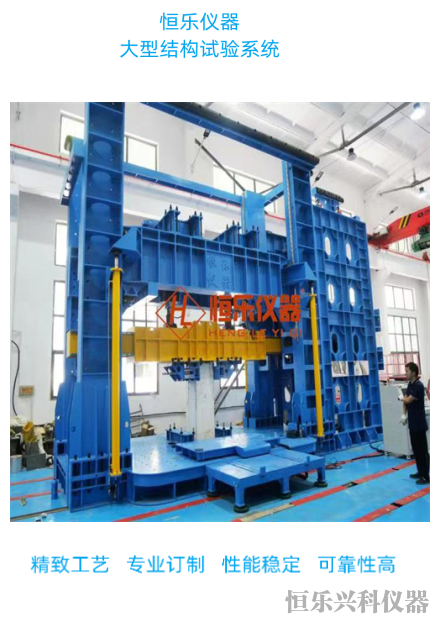

大型结构加载试验系统
详细介绍:

大型结构加载试验系统

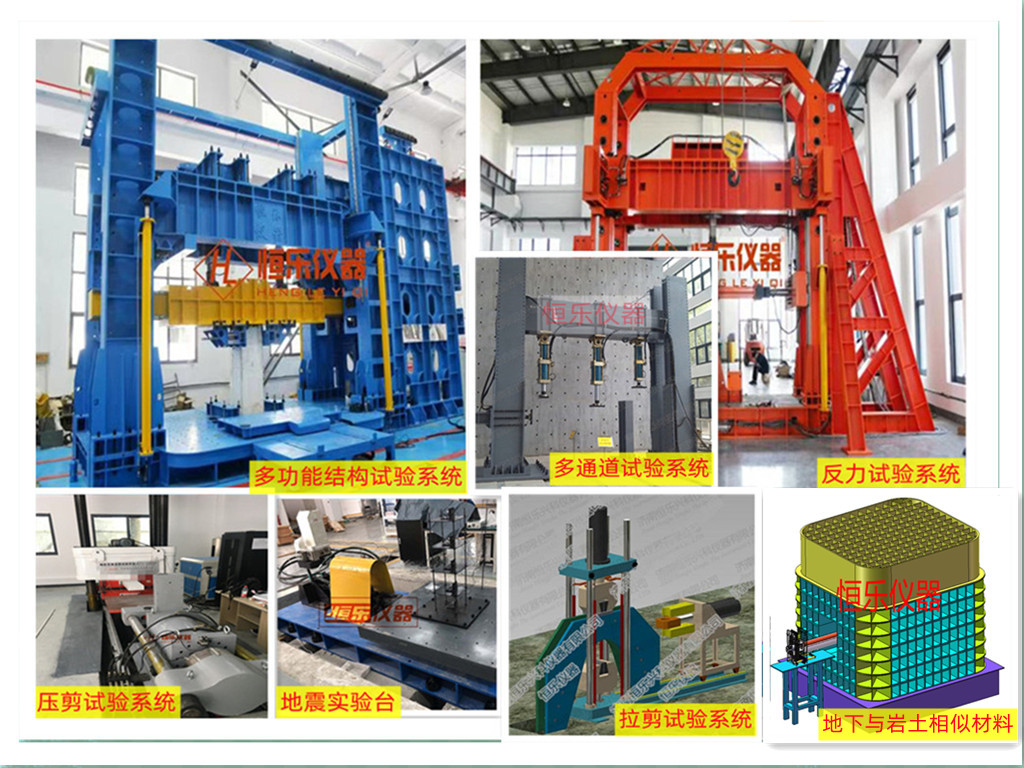

多功能结构试验装置

大型多功能结构试验系统

20000KN电液伺服压力试验机

自平衡结构工程加载试验系统

结构力学组合试验装置

2000吨大型多功能结构试验系统

结构力学组合试验装置

墙体结构力学试验系统

多功能结构力学试验加载系统

    大型结构加载试验系统组成:多功能反力框架,静态电液伺服加载作动器;主机阀台及管路;控制系统;回字形加载框架;试验配套设备;数据采集系统。

大型结构加载试验系统

功能:可以完成

钢结构实验

1)H型钢梁应力分布实验2)装配式钢桁架应力分布实验3)装配式钢桁架次应力分布实验4)球节点桁架应力分布实验5)型钢柱稳定性测试实验

结构力学实验

1)结点性质改变对内力的影响实验;2)刚架结构验证功的互等定理;3)单榀多层框架位移和内力传递规律。

钢筋混凝土结构实验

1)矩形截面梁(适筋梁、超筋梁和少筋梁)的破坏试验;2)受弯构件斜截面破坏试验(剪压破坏、斜压破坏、斜拉破坏);

3)其它类梁三点或四点弯曲试验;4)短柱正压、偏压实验。

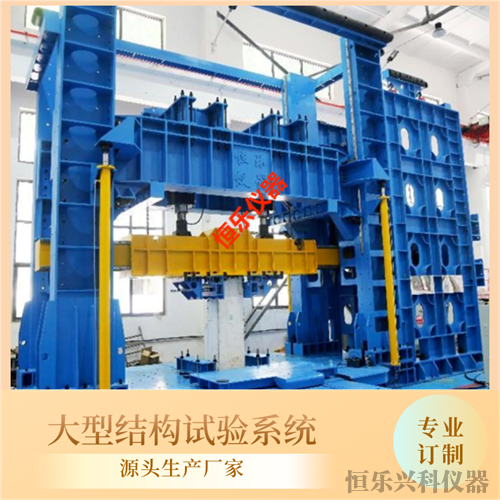

一、多功能反力框架

1.1、主机采用框架结构,横梁通过液压自动升降装置以调整试验空间,主机立柱与上下横梁采用预应力锁紧,保证主机框架在拉压加载时不会产生间隙。

1.2、主框架垂向压力:20000kN,垂向拉力:6000kN;主框架水平向承载力:6000kN,拉4000kN。

1.3、试验空间:宽:5000mm(立柱内侧间距),深:3900mm,高5000mm(作动器底部至底座顶面) .

1.4、载荷下(20000kN压力)主机框架的变形1/1000。

1.5、主机框架外前后侧向环形支撑,整体高度4000mm。

二、静态电液伺服加载作动器

1、20000kN垂向电液伺服加载作动器,推力:20000kN,拉力:6000kN;行程:600mm (±300mm);

2、主框架单侧水平向电液伺服加载作动器,推力6000kN、拉力4000kN;行程±400mm。


三、控制系统

1试验软件能进行单层和多高层建筑结构的整体结构拟动力试验和子结构拟动力试验,试验子结构可以取单个柱构件,也可以取单个楼层或多个连续楼层。

2软件具有试验数据可视化显示功能,试验过程中能够实时时程曲线、滞回曲线、数值显示及结构振动动画。
