岩土低温-荷载耦合测试试验系统

2022-12-29 15:30:19
岩土低温-荷载耦合测试试验系统
详细介绍:

岩土低温-荷载耦合测试试验系统

低温环境冻土真三维加载系统

温控空心圆柱扭剪试验系统

低温-荷载耦合数字率生测试装置


一、岩土低温-荷载耦合测试试验系统

1、jiduan环境模块。

2、有效容积:250 L。

3、温度范围:-40°C60°C。

4、温度波动度:±0.1°C。

5、温度显示分辨率:0.1 °C。

6、程控变温速率:±30°C/10hr (升降温过程和速率满足:单向从上向下冻结,双向融化,试样完成一个冻融循环30°C-30C30C用时10h)。

7、程序控制:正弦、矩形、三角波、线性混合编程,同时时间上位机远程操作和数据记录导出。

8、内部尺寸:600WX600DX700H,外部尺寸:710WX 1930DX 1740H。

9、试样顶部控溫装置。

10、有效容积:13L。

11、温度范围:-40°C60°C (试样压头温度±30°C@箱温+1°C)。

12、温度波动度:±0.05°C。

13、温度显示分辨率:0.1°C。

14、程控变温速率:±30°C/10hr,试样筒为有机玻璃筒,预留传感器测试孔,保证冻融完成后试样能够完整取出。

15、制冷量调节:PID调节。

16、zuida泵压力:0.7bar

17、循环泵流量:12L/min。

18、内胆尺寸:240WX280DX200H,外部尺寸:400WX580DX535H。

19、试样温度采集精度:精度为±0.05°C。

20、试样补水测量精度:O.lg。

21、冻胀融沉位移采集精度:0.01mm。

22、冻胀装置配合样品尺寸:直径100mm (±5mm),高度200mm (±5mm)。

23、加载系统:zuida负荷:20kN。

24、精度等级:0.5级。

25、有效测力范围:0.4%100%。

26、负荷分辨率:zuida负荷/±200000个码,不分档,全量程分辨率不变,釆样频率80Hz。

27、测力精度:示值的±0.5%以内,位移测量精度:示值的±0.5%以内。

28、速度范围:0.05500mm/min无级设定。

29、速度精度:示值的±1%以内,变形精度:示值的±0.5%以内。

30、釆用24AD转换器,实现测量全程不分档。

31、位移传感器分辨率:lum。

32、可选择负荷、应变、位移、速度等控制方式。

33、有效压缩距离:800mm。

34、有效压缩宽度:500mm。

35、试台安全装置:电子限位保护。

36、保护功能:超载保护、限位保护、过流、过压、超温保护。

37、试台升降装置:快/慢两种速度控制,可点动。

38、试台归位功能:手动和自动两种选择,试验结束后自动或手动以zuigao速度返回原试验初始位置。

39、安全装置:具有负荷超载、机械限位保护等多重保护。

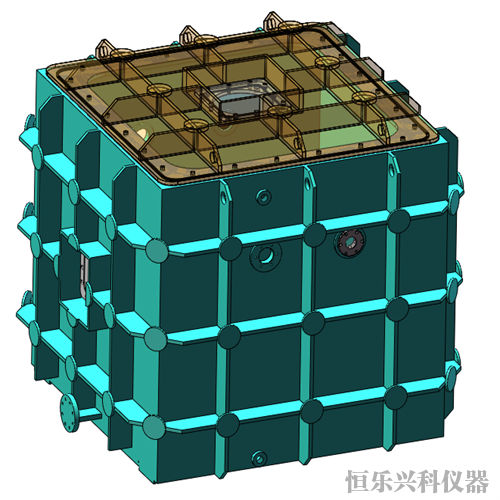

二、低温环境冻土真三维加载系统

1、可实现静力、动力以及动应力的加载,还可实现位移、应变以及动态应变的加载;

2、应力加载方式:12方向为刚性加载分别釆用两对作动器同步水平或竖直对向加载,使得试样中心在空间位置保持不变,采用伺服控制。

3、应变控制和测量方式:12方向釆用数字式位移传感器控制和测量,量程为50mm,精度0.1%3方向位移采用非接触式电涡流位 移传感器进行测量,测量范围3-6mm

4、zuida主应力12.5MPa,zuixiao主应力lOMPa

5、试样尺寸:方形75 X 75 X 150mm;(±5mm)。

6、高强度高压压力室,压力12.5MPa

7、伺服作动器:4个,伺服作动器具有智能防撞功能;

8、系统静态zuida加载力50kN;动态zuida加载力25kN

912方向测试频率及耦合同步加载频率:05Hz

10、水下内置荷载传感器:数量4个,zuida量程50kN,精度0.1%

11、孔隙水压传感器:量程0-5MPa,精度为0.15%满量程;

12孔隙水压力控制器可为用户提供驱动,使用VBLabView可进行 二次开发。

13、多个控制器可相互通讯,确保多个控制器控制以及数据同步。

14、可实现四轴具有相位差同步控制以及偏差控制。

15 自适应刚度控制,可在试样刚度变化时确保jingque的力控制。

16 用户可选择正弦、三角、方波等等,用户还可自定义波形进行压力以及位移的动态控制(1000个归一化的点)

17 用户可自定义长波形进行动态控制(可输入地震波、风力载荷等等),可导入1,000,000个点的长波形数据。

18 围压压力控制范围0lOMPa、体积范围0200ml。

19 围压分辨率:压力0.1%满量程,体积0.000511ml压力控制精度土 0.01%,体积控制精度0.1mm。

20 围压内置正弦波、三角波、方波,用户可自定义波形1000个归一 化点)也可输入地震波等长波形(一百万个数据点)

21 围压釆用伺服控制,zuigao频率10Hz。

22 孔隙水压力控制器zuida载荷2MPa,控制精度万分之一,zuida流量 500mm3/s,体积 200ml。

23 孔隙水压力精度0.1%满量程,体积精度0.1%满量程。

24 孔隙水体积分辨率0.0625mm3,压力分辨率0.1 kPa。

25 孔隙水压力控制器可连接PC进行操作,也可使用15键带有2.4英寸彩色屏幕小键盘进行操作。键盘支持50m远距离传输,也可多台组网运行。

26 孔隙水压力控制器可进行压力和体积的波形控制,内置正弦波、三 角波、方波、用户可下载任意波形。

27 孔隙水压力控制器配套单独用于控制控制器的软件,用于施加压力、 体积以及数据的采集传输。可直接在软件中绘制压力、体积曲。

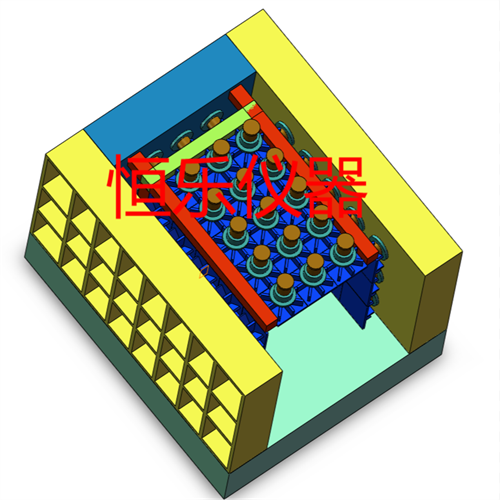

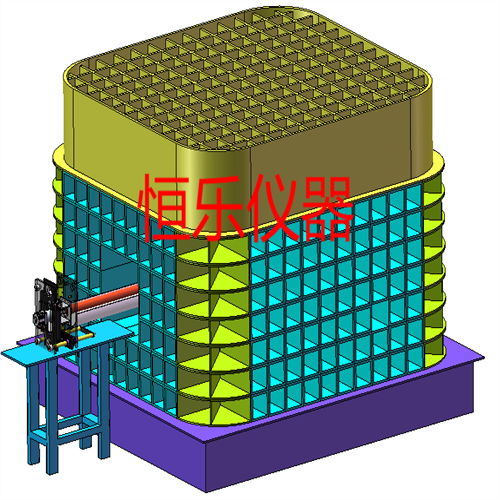

三、低温-荷载耦 合数字率生测试装置

1、振动台台面尺寸:1.2Xl.2m焊接钢装配,lOXIOcm带有网格状试样 固定螺孔,可用于模型箱的固定。

2、台面由四个轴承座的双线性轴承导轨支撑。

3、采用液压方式进行水平和竖直振动

4、可进行正弦波、三角波以及方波控制,并用户和加载任意自定义波形控制。波形点数1000000个点。

5、同向振动水平向加速度:1.2g(1.5吨载重下);2.0g(800kg载重下)。

6、同向振动竖向加速度:1.2g(1.5吨载重下);2.0g(800kg载重下)。

7同向振动水平zuida速度:0.5m/s(800kg载重)。

8、振动台基架与混凝土基座连接。混凝土底板厚必须大于50cm,16M20的充填环氧树脂的锚固螺栓固定在混凝土底板上。

9提供全套液压管和电缆,其长度需能使台面位置距离液压站15m远、 距离控制电脑20m远。

10、基坑隔振及安装位置处理需要起到隔振效果。

11、加速度传感器以及位置传感器用于激振反馈。

12、低温控制系统,zuidi温度-10度,不均匀度正负1度。

13、率生耦合软件系统具备数字空间云图显示功能,通过拖拽可以显示 任意切面的应力以及应变状态,通过智能算法可以估计未布置传感器处的状态。

四、温控空心圆柱扭剪试验系统

1、试样尺寸:高度200mm外径1 OOmm内径60mm (±5mm,轴力10kN, 扭矩200Nm。动态控制频率:5Hz

2、压力室带有自适应围压补偿液压腔,以用来补偿加载杆进出压力室引起的体积变化所造成的围压波动,避免常规的轴向动态试验中出现的围压波动问题;

3、扭转角度0-360° ,轴向位移:100mm,静态控制精度0.02%,动态控制精度0.1%。

4、轴向和扭转方向均采用电机驱动,运行噪音45dBo轴向力波动为正负 INo扭矩波动为正负O.lNm

5、非饱和土套件包括一个非饱和土底座,一个量程为土 IkPa压差传感器,一个内压力室等,和压力室及双通道气压控制器配套进行非饱和土空心圆柱试验。压差传感器可jingque测量试样外体变,波动仅为20mm3

6、釆用体积压力控制器施加内围压以及测量内体变。体积压力控制器采用步进电机驱动,zuida载荷2MPa,控制波动万分之一;

7、zuida流量500mm3/s;体积200ml;控制器压力精度0.15%满量程,体积精度0.15%满量程;

8、体积分辨率0.0625mm3,压力分辨率0.1 kPa;

9、可进行压力和体积的波形控制,用户可下载任意波形;

10、配套单独用于控制控制器的软件,用于施加压力、体积以及数据的釆集传输;也可使用15键带有2.4英寸彩色屏幕小键盘进行操作。键盘支持50m远距离传输。

11、可为用户提供驱动,可以使用VBLabView进行二次开发。

12、釆用IMPa气压控制器控制孔隙气压,波动仅为正负0.2kPa,釆用 2MPa体积压力控制器控制孔隙水压,从而控制基质吸力。

13、轴向和扭转方向可实现动态耦合,可设置不同的相位差,可实现主应力方向连续旋转。可以单独在非耦合状态下控制单个轴,需现场提供 相关控制设备的轴向、扭转耦合动态视频(1Hz)及控制过程中的曲线显示视频,并负责展示演示。

14、自适应刚度控制,可在试样刚度变化时确保jingque的力控制。
