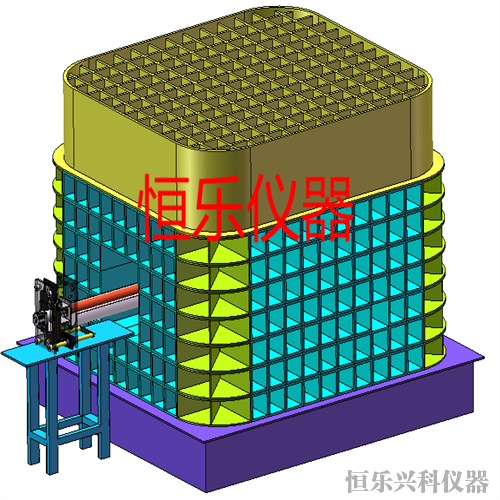

盾构下穿既有隧道过程模拟试验系统

2022-10-27 15:52:20
盾构下穿既有隧道过程模拟试验系统
详细介绍:

盾构下穿既有隧道过程模拟试验系统

隧道围岩多元钻试验系统

岩土岩体渗流试验系统

盾构隧道智能建造试验系统

三轴静动态岩石试验系统

隧道主动加载试验系统

轴向高频随机振动试验系统

多功能岩石试验系统

低温环境岩土体基本力学特性试验系统

活动断裂-非一致地震效应模拟试验系统

水泥基材料全周期多尺度静力加载系统

中-高全速岩土旋转剪切仪

     公司产品涵盖金属材料检测与非金属材料检测,品种达一百多个。土木工程类高校用到的:大型多功能结构试验系统、岩土工程试验系统、自平衡反力架、力学模型试验系统、电液伺服疲劳系统、高温高压应力腐蚀试验系统、千斤顶检定装置等。另有全系列产品:电子wanneng试验机系列;液压wanneng试验机系列;压力试验机系列;扭转试验机弹簧试验机冲击试验机、摩擦磨损试验机、钢绞线锚固松弛试验机;电缆绳索卧式拉力机系列;动静疲劳试验机系列、橡胶支座压剪试验机系列;大吨位力学加载压力机;飞机起落架检测系列;绝缘子检测系列;特殊定制大型试验系统。国家电网:风电叶片疲劳加载综合测试系统、风电机组叶片疲劳加载综合测试系统、风电叶片双轴疲劳加载系统、风电叶片面向旋转疲劳加载系统、风电叶片两点疲劳加载系统等

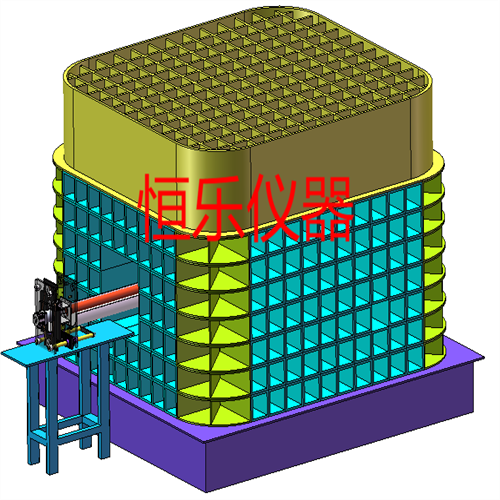

盾构下穿既有隧道过程模拟试验系统

1. 半圆形盾构模型,截面600mm²,壁厚 2.5 mm,长度为 2000 mm,材料选用Q460 模拟,采用半圆形构造,一面紧贴模型箱侧面;

2. 圆形盾构模型,截面300mm²,壁厚 1mm,长度为 2000 mm,材料选用PVC+橡胶材质模拟,采用圆形构造,包含模型箱固定铰链杆件等;

3. 土体样品制备装置,尺寸为:120×120mm,可以进行土体分层模拟制备;

4. 电机控制刀具模拟系统,外径100mm、内径90mm,包含驱动轴、伺服电机和控制面板,推力10~25kN,推进速度:0-5mm/s;

5. LVDT联合测定系统,包含既有隧道变形监测,总计30个,量程范围:100-400mm,输出信号:0-5V,精度不低于0.1%满量程;

6. 隧道周围压力测量系统,包含土压力传感器8个,量程范围100-200kPa,精度不低于满量程0.15%;

7. 土体损失模拟装置,通过分布式连接件完成隧道整体覆盖,要求耐压不低于400kPa,包含液体排出通道。
