粘滞阻尼器电液疲劳试验装置

2022-08-24 11:51:54
粘滞阻尼器电液疲劳试验装置
详细介绍:

粘滞阻尼器电液疲劳试验装置

粘滞阻尼器电液疲劳试验装置

一、功能

    粘滞阻尼器电液疲劳试验装置,主要检测轴向阻尼器MYD-A,剪切型金属阻尼器MYD-S,弯曲型软钢阻尼器MYD-M,摩擦阻尼器FD,防屈曲约束支撑BRB,防屈曲波纹钢板墙CSW,连梁阻尼器CBD,防屈曲钢板墙BRW,粘滞阻尼器VFD,粘滞阻尼墙VFW,磁流变阻尼器NFD,等各类减隔震阻尼器。

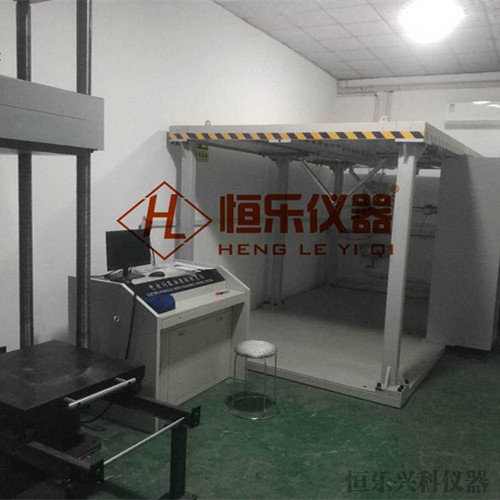

二、主要组成:阻尼试验台、电液操作系统。

三、 阻尼器的原理

    1、阻尼器的主要部分是由钢索悬吊的两个各重约150吨的配重物体,悬挂在90层(395米处)。当强风来袭时,该装置使用传感器来探测风力大小和建筑物的摇晃程度,并通过计算机经由弹簧、液压装置来控制配重物体向反方向运动,从而降低建筑物的摇晃程度。其运作原理就像身处摇晃小船上的人,将身体朝小船晃动的反方向移动,来取得平衡。如果强风从北面刮来,配重物就好比一个巨大的“钟摆"摆向北面,使风阻尼器会产生一种与风向相反的力量,从而化解建筑物的摇晃程度,抵消强风对建筑物的影响。使用了这一装置之后,能把强风加在建筑物上的加速度降低40/百分左右,这样一来,即使遭受强风袭击,建筑内的人也基本感觉不到建筑物的摇晃。

  2、能够使仪表可动部分迅速停止在稳定偏转位置上的装置。地震仪器中,阻尼器用于吸收振动系统固有振动能量,其 阻尼力一般与振动系统运动的速度成比例。主要有液体阻尼器、气体阻尼器和电磁阻尼器三类。阻尼器对于补偿拾振器摆系统中很小的摩擦和空气阻力,改善频率响应等具有重要作用。

四、阻尼器的分类

    阻尼器只是一个构件.使用在不同地方或不同工作环境就有不同的阻尼作用。Damper:用于减振;Snubber:用于防震,低速时允许移动,在速度或加速度超过相应的值时闭锁,形成刚性支撑。

各种应用中有:弹簧阻尼器,液压阻尼器,脉冲阻尼器,旋转阻尼器,风阻尼器,粘滞阻尼器,阻尼铰链,阻尼滑轨,家具五金,橱柜五金等。


五、参数

   1、***大静态试验力:±100kN;


  2、试验力示值精度:2/百分-100/百分FS范围内,各点均为±1.0/百分;


  3、***大动态试验力:±100kN;


  4、频率范围:0.1—30Hz;


  5、主要试验波形:正弦波、方波、三角波、斜波以及外部输入波形。


  6、试验信号测量分辨率:≥1/100,000,示值精度0.005FS.;


  7、作动器行程位移:±150mm;示值精度±0.5/百分;
