高速多功能拟动力阻尼器试验台

2022-04-16 09:21:27
高速多功能拟动力阻尼器试验台
详细介绍:


一、设备介绍

恒乐仪器的建筑消能阻尼器电液伺服性能试验台,采用先进的电液伺服技术。主要用于测试各种建筑消能阻尼器的性能参数。依据国家标准进行力学性能试验。主要检测阻尼器的阻尼力值及变形量,并绘制滞回曲线。

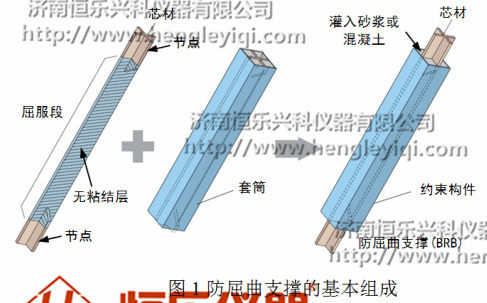

屈曲约束支撑(BRB)是由芯材、约束芯材屈曲的套筒和位于芯材与套筒间的无粘结材料及填充材料组成的一种位移相关型耗能减震构件。其主要利用钢材的轴向拉压塑性变形来消耗地震能量。


二、主要结构和功能特点:

HLZN系列建筑消能阻尼器电液伺服性能试验台主要由主机、液压控制操作台、恒压伺服油源、HLXK-Test全数字液压伺服控制器及其他必要的附件等组成。

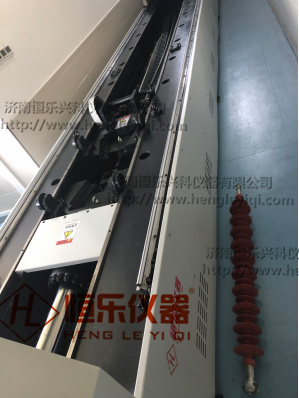

1. 主机:主机由高强度立柱杆组成的卧式框架式结构。伺服作动器位于框架的一端。伺服作动器外伸活塞杆与柱式拉压负荷传感器的一端连接。负荷传感器的另一端与连接杆连接,连接杆的安装座与试样的一端通过螺栓相互连接。试样的另一端通过连接座与可调整的固定端连接组成了试验系统

1.1 伺服作动器置于试验台的一端是试验台进行动静试验的关键部件。

a. 作动器采用国际先进技术,具有低阻尼、高响应、内泄漏小等特点。

b. 双活塞杆对称结构,动态特性好,性能稳定,静态无爬行

c. 密封结构合理,采用间隙密封结构,活塞与缸体、活塞杆与端盖之间采用进口高速密封元件(动态用格莱圈、斯特封)密封,密封可靠,摩擦力小。

d. 活塞与缸体,活塞杆与端盖之间为大间隙配合。作动器在运行过程中,活塞杆表面会形成一层静压油膜,具有润滑和支撑作用,有利于提高伺服作动器的使用寿命。

e. 活塞与缸体,活塞杆与端盖之间选用进口高耐磨支承环,使作动器刚度大,抗侧向力能力强。

f. 活塞杆表面镀硬铬层,保证作动器长期的使用寿命。

g. 电液伺服阀:置于作动器的外部,产品性能稳定。


优点:优越的减震耗能性能

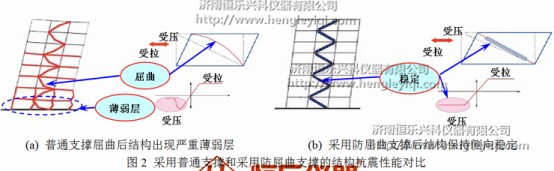

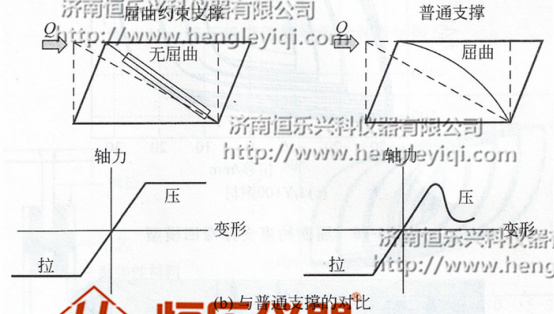

  在约束套筒的套箍作用下,屈曲约束支撑(BRB)无论是受拉还是受压都能达到承载全截面屈服。具有拉压两方向强度和刚度基本一致的特性,其滞回曲线饱满,表现出优良的减震耗能能力。有效解决了普通支撑受压后易失稳破坏的问题,其作为结构耗能构件,可起到类似“结构保险丝”的作用。在强震作用后,屈曲约束支撑先于结构耗能,从而使主体结构不受损坏或少受损坏,进而保护建筑物内生命;

三、 液压系统:

   1. 电液伺服液压油源,使整个液压系统达到自动化控制,进一步保证系统的压力稳定性及油液的清洁度,保证设备长期安全可靠地运行使用。

   2.液压系统中的过滤器带堵塞发讯口,提醒操作人员及时更换滤芯以保证液压油的清洁度和通过足够的流量。

   3. 液压系统进回油口配置蓄能器进行稳压。

四、 系统主要配置清单

1. 高精度伺服作动器 1台

2. 大流量伺服阀1台

3. 拉压载荷传感器1件

4. 高强度主机框架1台

5. 伺服控制器1台

6. 计算机1台

7. 打印机 1台

8. 试验软件Hlxk-Test  1套

9. 电气控制系统  1套

10. 连接试样两端试验用的安装座 1套

11. 设备专用工具1套
