电液伺服多功能结构力学反力架

2021-10-20 09:26:23

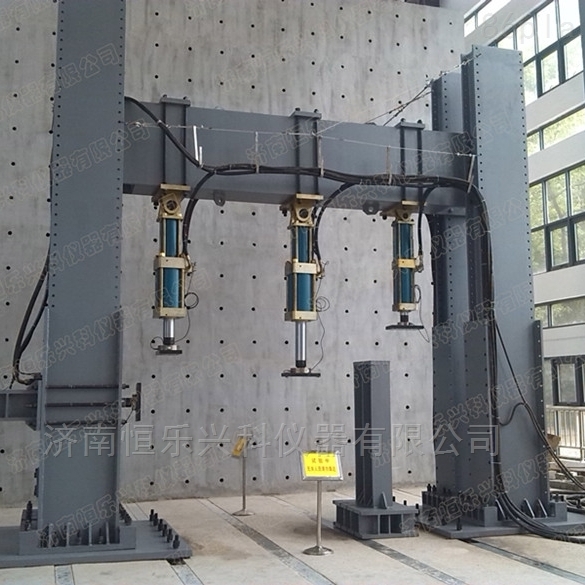

电液伺服多功能结构力学反力架
详细介绍:


电液伺服多功能结构机械反应架

1、 系统结构与应用

它由垂直加载系统、横向加载系统、试样加载和卸载系统、恒压伺服油源系统、计算机测控系统等组成,垂直加载系统和横向加载系统可以单独使用,也可以组合使用;当单独使用横向加载系统时,可以水平和垂直加载。满足超长构件的横向和竖向荷载试验。满足方形、圆形、长柱、异形构件和超高强混凝土的力学性能试验。

2、 系统的主要技术指标。

1.5000kN伪静态伺服执行机构:1套;

推力:5000kN;

拉力:2500kN;

试验力静态指示精度:±1.0%FS,精度范围:2%-100%FS;

执行机构行程:±150mm,指示精度:±0.5%FS;

液压源流量:110L/min,21MPa;

2.2000kN伪动态伺服执行机构:1套;

推力:2000kN;

拉力:1000KN;

试验力静态指示精度:±1.0%FS,精度范围:2%-100%FS;

执行机构行程:±150mm,指示精度:±0.5%FS;

3.500kN动态伺服执行机构:1套;

试验力:±500kN;

试验力静态指示精度:±1.0%FS,精度范围:2%-100%FS;试验力动态指示波动:±0.5%FS;

执行机构行程:±150mm(总行程250mm),指示精度:±0.3%FS;

伺服阀流量:120L/min;

测试频率:0.01-20hz;

4.恒压伺服泵站:额定流量110L/min,额定压力21MPa,过滤精度3μ

5.泵站功率:55kW,交流,380V;

6.管道系统。根据试验场地布置图。

7.独立分油机:2台;

一对二;

流量:200L/min;工作压力:21MPa;

具有高压、低压和切断功能;

8.控制系统和软件系统:

频道数量:8个频道;

控制方式:力和位移全数字pidf闭环控制,控制方式平滑无扰切换,加载协调控制;

输入波形:正弦波、三角波、方波、斜波、正弦波块波及以上波形的组合;

能准确完成各种疲劳试验和静载保压试验;

测试频率范围:0.01-100Hz;

柜台容量:9999999;

软件文件管理功能完善:自动存储测试数据,自动记录测试负载、频率、循环次数、反馈波形、测试时间等参数;

9加载反作用框架:

动承载力±5000kN;

四柱跨度:1m-10m;

立柱总高度:1m-10m

中跨承载力10000kN;
