动三轴试验测试系统

2023-11-10 13:46:15
动三轴试验测试系统
详细介绍:

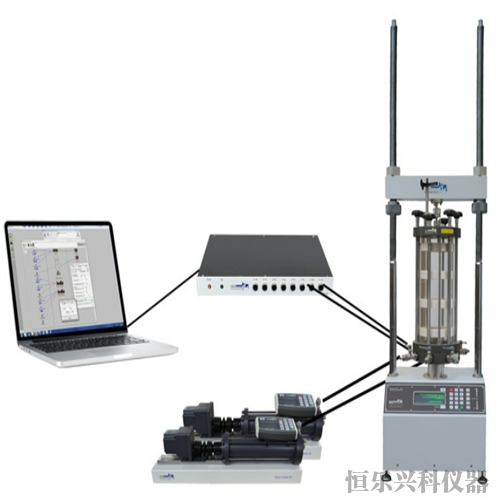

动三轴试验测试系统

智能三轴试验测试系统

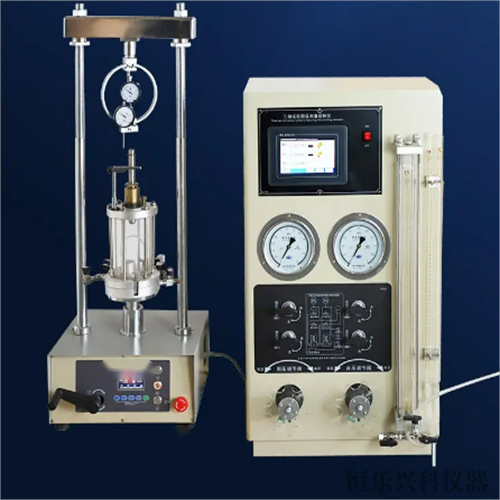

静三轴试验测试系统

多功能岩石三轴试验系统

主要用于岩石和混凝土的三轴抗压力学实验教学及岩体受力破坏响应等相关专业科研领域。




技术参数及相关要求

   三轴试验测试系统,主要用于岩石和混凝土的三轴抗压力学实验教学及岩体受力破坏响应等相关专业科研领域。

一、设备系统组成

   设备由轴压加载系统、围压加载系统等组成,主体刚度>10GN/m,由一体铸造构成门式框架、油缸活塞组件(加载油缸)、压板等组成。

加载油缸固定在下横梁上,活塞向上对试样施加试验力。主机尺寸(长宽高):2000mm×1200mm×2200mm

1.轴压加载系统

主机刚度:10GN/m;轴向试验力:2000kN;有效测力范围:20kN-2000kN;分辨率:1/250000;测力精度:百分之±0.25;试验力加载速度范围:0.01-20KN/s;

2.围压加载系统

    三轴压力室:采用自平衡结构,并可以实现自平衡与非自平衡的相互转换;围压增压器:围压120Mpa;围压测量精度 百分之±1FS;围压分辨率0.005MPa;围压加载速度范围0.001-0.5Mpa/s;压力传感器:100Mpa液体压力传感器。

3.变形测量系统

 轴向变形:0-10mm;  径向变形:0-5mm;测量精度:百分之±1FS;测量分辨率:0.0001mm;变形加载速度范围:0.001mm-2mm/s;

4.位移传感器

    采用非接触式磁致伸缩位移传感器,采用先进的测量原理、设计和高质量材料,确保传感器的温度系数对数据测量的影响降到ZUIDI,并使系统具有优良的抗冲击和抗振动性能。

工作速度达2800 次/ 秒;分辨率0.001 mm ;位移加载速度范围:0.001mm-2mm/s。

5.伺服阀

  流量范围:20 L/min(7.0MPa阀压降);工作压力:35Mpa;分辨率:百分之 0.1;l滞环:百分之0.2(工作压力14.0Mpa)。

6.试样规格

φ25×50mm;φ50×100mm;φ75×150mm;φ100×200mm。

7.液压源系统

    油源系统由油箱、油泵-电机组、精密滤油器、溢流阀、压力表、空气滤清器、换能器和管路等组成。油箱上有液位计。全数字控制器控制电液伺服阀的阀开口大小及方向,实现轴向的位移、试验力或变形的闭环控制以及三种控制方式的平滑切换。油源采用先进的远程调压控制,配备高温报警的功能。

   电源电机功率:15KW;电压:380V 50HZ;电机转速:960 r/min;系统工作压力:25 MPA;系统工作流量:36 L/min;液压泵排量:37.8 ml/r;控制电压:DC24V;容积:800L。

8.力传感器

    采用高精度负荷测力传感器,具有温度补偿功能,以保证长时连续测量稳定和可靠。具有良好的自然线性、抗偏载、精度高、安装方便、拉压输出对称性好等特点。

     量程:2000KN;输出灵敏:2.0±0.05MV/V;滞后:百分之0.03F.S;蠕变 :  百分之±0.03F.S/30min;输出电阻 : 750±20Ω;激励电压:10V-15V;零点输出:百分之1.0F.S;绝缘电阻:5000MΩ。

二、主要性能

    自动测量、控制、数据采集、处理、绘制曲线及打印曲线报告、完成岩石单轴三轴压缩全过程曲线试验、单轴三轴蠕变试验。单轴三轴声发射测试试验、岩石单轴抗压强度试验。
