大型地震模拟振动试验台

2023-05-20 15:24:28

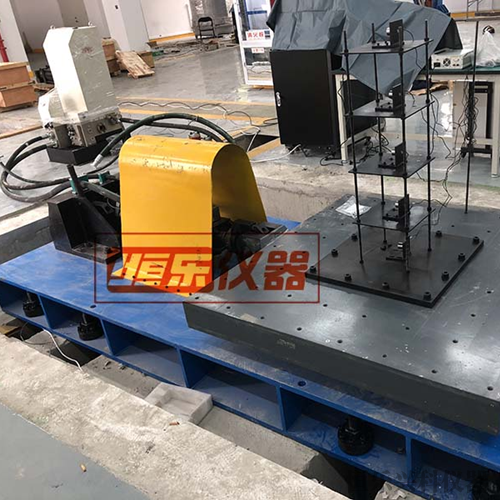

大型地震模拟振动试验台
详细介绍:

大型地震模拟振动试验台

震动电液伺服试验系统

地震波震动电液伺服试验系统

电液伺服控制地震试验台

电液伺服地震模拟试验系统

抗震加载试验装置

抗震加载试验系统

一、大型地震模拟振动试验台,该系统主要用于各种混凝土构件、桥梁、板、柱、节点类,或大型钢结构、混凝土结构件、桥梁、各种钢构桁架、橡胶支座等大型构件进行动态压缩试验及静载、动载性能测试和动载疲劳寿命测试

二、主要组成:底座、直线导轨副、工作台面、液压作动器、 液压泵站、分油器、连接油管、振动控制器、试验控制软件等组成。 电液伺服震动试验台是我公司自主研制的产品之一。



1、主机为卧式结构,振动台面尺寸:1.8m×1.8m;

2、作动器:采用自有技术自行设计制造,由作动器主体、液压控制模块和等组成组成。

3、伺服直线作动器振幅极限位置设计液压缓冲区,避免运行失控产生损伤。

4、油泵、电机组配置采用串联双弹性支撑方式,进一步减少泵站噪音。

5、泵站配置高质量进口液压管件和高压胶管,保证系统无泄漏;

6、电液伺服动态试验机控制软件;

三、主要技术性能指标:

1、振动台台面:1.0m×1.0m;

2、动波形:正弦波、三角波、梯形波、随机波、自定义频谱波(地震波)等;

3、控制模式:微机数字控制三参量;

4、油泵:进口不二越;

5、力传感器:轮辐传感器;

6、作动器载荷:2吨;

7、报警停机系统一套:温度、滤堵、超载等。

8、通道数字控制系统:实现地震模拟振动台力值、位移、变形三量控制;

9、工控机电脑、打印机;

10、功率: 45KW。




大型地震模拟振动试验台
