建筑预制构件力学加载测试装置

2023-03-31 11:53:39
建筑预制构件力学加载测试装置
详细介绍:

建筑预制构件力学加载测试装置

预制楼板力学加载测试系统

建筑预制构件力学加载测试系统

装配式预制构件承载力试验系统

预制楼板挠度加载装置

装配式预制构件承载力试验装置

预制楼板承载力试验系统

装配式建筑预制构件承载力试验装置

预制楼板力学加载测试台

建筑预制构件力学加载测试台

建筑预制构件力学加载测试装置
建筑预制构件力学加载测试装置


一、建筑预制构件力学加载测试装置

设备用途,该反力架由8件立柱、4件上梁、4件底梁,2件纵梁等组成,主要用于对结构梁或平面桁架结构进行静载试验。通过合理结构设计,使在进行其他试验时,反力架能与试件形成自平衡,通过施加集中力荷载可得各构件的承载力大小,以及可计算出构件各截面的内力值。该反力架借助实验室反力地槽,放置在实验室内靠近反力墙的位置,进行混凝土梁的三点弯曲试验、四点弯曲试验、混凝土柱的抗压试验及其他结构件的力学试验。

二、建筑预制构件力学加载测试系统

设备用途,该反力架由8件立柱、4件上梁、4件底梁,2件纵梁等组成,主要用于对结构梁或平面桁架结构进行静载试验。通过合理结构设计,使在进行其他试验时,反力架能与试件形成自平衡,通过施加集中力荷载可得各构件的承载力大小,以及可计算出构件各截面的内力值。该反力架借助实验室反力地槽,放置在实验室内靠近反力墙的位置,进行混凝土梁的三点弯曲试验、四点弯曲试验、混凝土柱的抗压试验及其他结构件的力学试验。

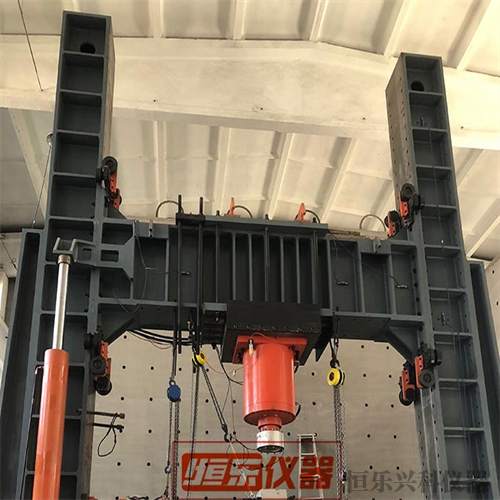

三、自动爬升加载试验系统

1)主框架采用四立柱门式自反力结构,立柱采用焊接槽型结构,底梁采用箱型结构,上横梁采用中间镂空的双梁结构。立柱与横梁通过高强螺栓连接,横梁高度可按模数调整。底梁顶面及侧面均布安装孔。上横梁底面通长安装直线导轨,导轨上安装可任意移动的小车平台,小车平台可随动也可锁紧。

2)加载架整体尺寸:长度6000mm,宽度1800mm,高度7000mm(地下埋深1000mm);加载架净空间:长度4000mm,宽度1800mm,高度4000mm。轴压实验承载力5000kN,压剪实验竖向承载力3000kN,水平承载力1500kN。

3)加载架单块盖板的跨中承载力100kN;

4)自升降系统,采用自爬升系统带多通道控制器,可控制伺服电机同步升降;采用丝杠立柱副结构,丝杠直径180mm,只受竖向荷载时只靠丝杠能承受5000kN竖向荷载。采用伺服电机驱动螺旋升降机构控制横梁升降。配置至少四个位移传感器,用于同步控制,提升速度90mm/min,自升降系统立柱四个测点的位移差值0.2mm。

 四、10000KN 长柱压力试验系统

1.试验力:10000kN

2.试验力测量范围:2~100 F.S;

3.试验力测量精度:≤示值的±1;

4.油缸空载速度:50mm/min;

5.油缸行程:300mm;

6.位移测量范围:0~300mm;

7.位移测量精度:≤±1 F.S;

8.试验调整空间:0~5000mm 可调;

9.试验空间:5000mm;
