预制梁挠度加载试验装置

2023-03-28 15:28:59
预制梁挠度加载试验装置
详细介绍:

预制楼梯力学加载测试台、预制梁力学加载测试台、预制柱力学加载测试台、预制楼梯挠度加载装置、预制梁挠度加载试验装置、预制柱挠度加载装置


预制楼梯力学加载测试台

大型结构力学组合试验系统

结构工程力学特性试验加载系统

断裂地震效应模拟试验系统

盾构隧道智能建造试验平台

隧道围岩多元钻进信息高精度同步采集试验系统

水泥基材料全周期多尺度静力加载系统



预制楼梯力学加载测试台

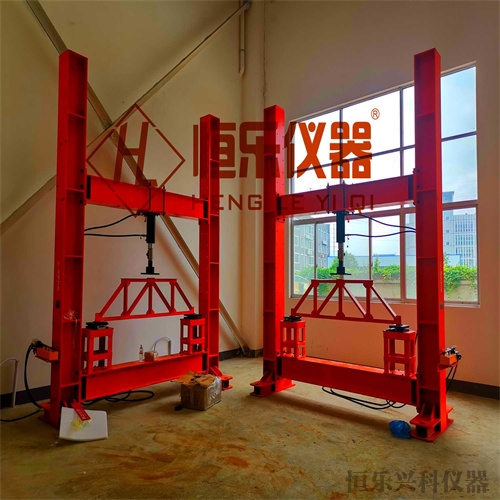

预制梁挠度加载试验装置

1.设备用途,该反力架由8件立柱、4件上梁、4件底梁,2件纵梁等组成,主要用于对结构梁或平面桁架结构进行静载试验。通过合理结构设计,使在进行其他试验时,反力架能与试件形成自平衡,通过施加集中力荷载可得各构件的承载力大小,以及可计算出构件各截面的内力值。该反力架借助实验室反力地槽,放置在实验室内靠近反力墙的位置,进行混凝土梁的三点弯曲试验、四点弯曲试验、混凝土柱的抗压试验及其他结构件的力学试验。

2.设备工作条件:工作温度:0℃-50℃;工作湿度:0-85%;

3.技术参数

整机外形尺寸(约) : 6000mm×4350mm×6000mm(长×宽×高)

控制方式:伺服液压加载,力值显示仪直接显示试验结果。

3.1 主要技术参数及性能指标。

3.1.1上限垂向负荷: 10000kN;

3.1.2上限垂向位移: 200mm;

3.1.3上限负荷时变形: ∆LL/1000;

3.1.4垂向测力范围:2%-100%(40kN-2000kN);

3.1.5垂向示值精度:±1%;

3.1.6水平方向上限实验空间: 4000mm(含作动器与传感器的尺寸);

3.1.7系统有效试验空间: 6000mm×4000mm×3000mm(长×宽×高));

3.1.8整机噪声:70dB

3.1.9测力方式:采用高精度负荷传感器测力。

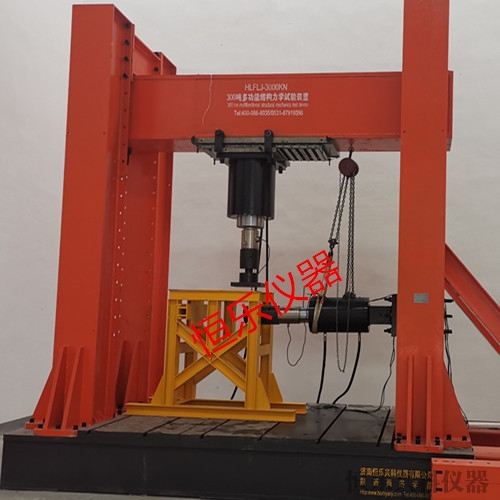

结构工程力学特性试验加载系统

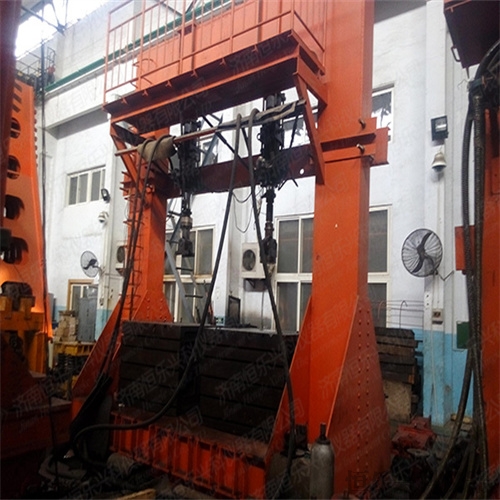

大型多通道空间结构加载试验系统

主要参数:

1.试验机台体

利用实验室现有槽道提供试验机台体解决方案和计算书。试验机台体主要由底梁、主立柱、横梁、水平拉梁、斜拉梁、副立柱等组成,竖直方向为Z向,沿横梁长度方向为X向,垂直横梁长度方向为Y向。

(1)配备试件在槽道上的固紧装置,该装置具有承受水平载荷而不发生滑移的能力。

(2)横梁可通过提升机构在垂直方向有级步进升降,步距≤500mm。

(3)竖向10000kN作动器可通过跟动装置在水平方向连续可调;加载时可双向跟动,X向≤±200mm,Y向≤±100mm;可单向跟动,也可双向锁定。试验完成后,跟动装置可用复位缸自动复位。

(4)每根主立柱上可安装一台1000kN作动器,副立柱上可安装一台500kN作动器,该作动器在垂直方向1m-6m范围内可连续升降。

(5)在竖向10000kN作动器两侧可安装两台500kN作动器,500kN作动器通过连接板可在横梁内沿X方向连续可调。

(6)工作空间:不小于长6m×宽5m×高6m。

(7)横梁、主立柱、副立柱等部件主体材质不低于Q355B;杠销、垛口材质不低于Q550。

(8)组成试验机台体的立柱、横梁等主要构件在载荷下变形量不大于构件尺寸的1/1000。

(9)螺栓等关键部件的安全系数不低于2。

(10)可对大型结构的节点、梁、柱、板、支撑、墙等进行加载试验。

(11)外形尺寸:不大于长12m×宽7m×高11m。

2.系统技术指标

(1)系统通道数:支持6个伺服作动器的控制。

(2)控制方式:载荷控制和位移控制,且可以平滑切换。

(3)控制系统类型:全数字式,手动和程序控制。

系统静态误差:力的精度为误差≤示值±1.0% (10%-50%FS

10000KN 长柱压力试验系统

1.试验力:10000kN

2.试验力测量范围:2~100 F.S;

3.试验力测量精度:示值的±1;

4.油缸空载速度:50mm/min;

5.油缸行程:300mm;

6.位移测量范围:0~300mm;

7.位移测量精度:±1 F.S;

8.试验调整空间:0~5000mm 可调;

9.试验空间:5000mm;
