预制楼板力学加载测试台

2023-03-28 15:29:33
预制楼板力学加载测试台
详细介绍:

1                   2                  3

预制楼梯力学加载测试台  预制梁力学加载测试台   预制柱力学加载测试台

预制楼梯挠度加载装置    预制梁挠度加载装置    预制柱挠度加载装置

4                   5                6

预制楼板力学加载测试台  配式建筑预制构件力学加载测试台 装配式预制构件力学加载测试台

预制楼板挠度加载装置  装配式建筑预制构件承载力试验系 建筑预制构件产品检验试验系统

预制楼板试验系统   建筑预制构件承载力结构性能加载装置 预制楼板结构性能检验装置




预制楼板力学加载测试台

大型结构力学组合试验系统

结构工程力学特性试验加载系统

断裂地震效应模拟试验系统

盾构隧道智能建造试验平台

隧道围岩多元钻进信息高精度同步采集试验系统

水泥基材料全周期多尺度静力加载系统

全速岩土旋转剪切仪

高温高压岩体渗流试验系统

真三轴静动态测试岩石冲击系统

隧道主动支护拱形加载试验系统

多功能岩石测试系统

三轴向高频随机振动试验台

  预制楼板力学加载测试台

预制楼板力学加载测试台

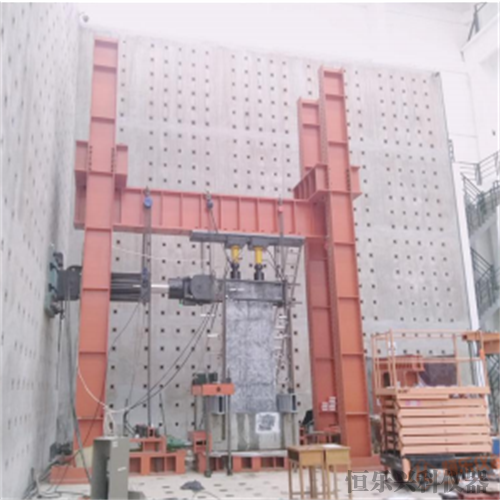

1.设备用途,该反力架由8件立柱、4件上梁、4件底梁,2件纵梁等组成,主要用于对结构梁或平面桁架结构进行静载试验。通过合理结构设计,使在进行其他试验时,反力架能与试件形成自平衡,通过施加集中力荷载可得各构件的承载力大小,以及可计算出构件各截面的内力值。该反力架借助实验室反力地槽,放置在实验室内靠近反力墙的位置,进行混凝土梁的三点弯曲试验、四点弯曲试验、混凝土柱的抗压试验及其他结构件的力学试验。

2.设备工作条件:工作温度:0℃-50℃;工作湿度:0-85%;

3.技术参数

整机外形尺寸(约) : 6000mm×4350mm×6000mm(长×宽×高)

控制方式:伺服液压加载,力值显示仪直接显示试验结果。

3.1 主要技术参数及性能指标。

3.1.1上限垂向负荷: 10000kN;

3.1.2上限垂向位移: 200mm;

3.1.3上限负荷时变形: ∆LL/1000;

3.1.4垂向测力范围:2%-100%(40kN-2000kN);

3.1.5垂向示值精度:±1%;

3.1.6水平方向上限实验空间: 4000mm(含作动器与传感器的尺寸);

3.1.7系统有效试验空间: 6000mm×4000mm×3000mm(长×宽×高));

3.1.8整机噪声:70dB

3.1.9测力方式:采用高精度负荷传感器测力。

预制楼板力学加载测试台

10000KN 长柱压力试验系统

1.试验力:10000kN

2.试验力测量范围:2~100 F.S;

3.试验力测量精度:≤示值的±1;

4.油缸空载速度:50mm/min;

5.油缸行程:300mm;

6.位移测量范围:0~300mm;

7.位移测量精度:≤±1 F.S;

8.试验调整空间:0~5000mm 可调;

9.试验空间:5000mm.
