预制空调板结构性能试验装置

2023-03-29 11:37:19
预制空调板结构性能试验装置
详细介绍:

1                                                           2                                                                          3

预制墙板力学加载测试装置      预制阳台力学加载测试台            预制空调板力学加载测试台

预制墙板挠度加载装置        预制阳台挠度加载装置              预制空调板挠度加载装置

预制墙板承载力试验系统      预制阳台承载力试验系统            建筑预制空调板承载力试验系统

预制墙板结构性能检验装置    预制阳台结构性能检验装置          预制空调板结构性能试验装置

4                                                            5                                                                          6

预制楼板试验系统          建筑预制构件承载力结构性能加载装置   装配式预制构件力学加载测试台

预制楼板结构性能检验装置  建筑预制构件产品检验试验系统

预制楼板力学加载测试台       配式建筑预制构件力学加载测试台

预制楼板挠度加载装置      装配式建筑预制构件承载力试验系统

预制空调板结构性能试验装置

公司产品涵盖金属材料检测与非金属材料检测,品种达一百多个。特别是在土木工程类高校用到的:电液伺服疲劳系统、大型多功能结构试验系统、岩土工程试验系统、自平衡反力架、高温高压应力腐蚀试验系统、千斤顶检定装置等。另有全系列产品:电子万能试验机系列;液压万能试验机系列;压力试验机系列;扭转试验机弹簧试验机冲击试验机、杯凸试验机、摩擦磨损试验机、钢绞线锚固松弛试验机;人造板石膏板试验机;医用接骨板接骨螺钉试验机系列;外墙保温材料试验机;汽车安全带拉伸、汽车防撞梁弯曲试验机;钢筋钢管弯曲试验机系列;电缆绳索卧式拉力机系列;动静疲劳试验机系列、橡胶支座压剪试验机系列;大吨位力学加载压力机;飞机起落架检测系列;绝缘子检测系列;特殊定制大型试验机等。


预制空调板结构性能试验装置
预制空调板结构性能试验装置

预制空调板结构性能试验装置

预制墙板力学加载测试装置

一、建筑预制构件承载力结构性能加载装置

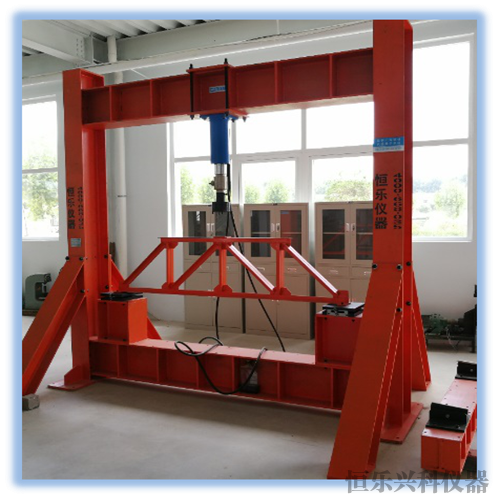

1.设备用途,该反力架由8件立柱、4件上梁、4件底梁,2件纵梁等组成,主要用于对结构梁或平面桁架结构进行静载试验。通过合理结构设计,使在进行其他试验时,反力架能与试件形成自平衡,通过施加集中力荷载可得各构件的承载力大小,以及可计算出构件各截面的内力值。该反力架借助实验室反力地槽,放置在实验室内靠近反力墙的位置,进行混凝土梁的三点弯曲试验、四点弯曲试验、混凝土柱的抗压试验及其他结构件的力学试验。

2.设备工作条件:工作温度:0℃-50℃;工作湿度:0-85%;

3.技术参数

3.1 主要技术参数及性能指标。

3.1.1上限垂向负荷: 10000kN;

3.1.2上限垂向位移: 200mm;

3.1.3上限负荷时变形: ∆LL/1000;

3.1.4垂向测力范围:2%-100%(40kN-2000kN);

3.1.5垂向示值精度:±1%;

3.1.6水平方向上限实验空间: 4000mm(含作动器与传感器的尺寸);

3.1.7系统有效试验空间: 6000mm×4000mm×3000mm(长×宽×高));

3.1.8整机噪声:70dB

3.1.9测力方式:采用高精度负荷传感器测力。

3.1.10控制方式:伺服液压加载,力值显示仪直接显示试验结果。

3.1.11整机外形尺寸(约) : 6000mm×4350mm×6000mm(长×宽×高)

二、10000KN 长柱压力试验系统

1.试验力:10000kN

2.试验力测量范围:2~100 F.S;

3.试验力测量精度:≤示值的±1;

4.油缸空载速度:50mm/min;

5.油缸行程:300mm;

6.位移测量范围:0~300mm;

7.位移测量精度:≤±1 F.S;

8.试验调整空间:0~5000mm 可调;

9.试验空间:5000mm;

自反力自爬升加载试验系统

一、主机框架

1、四立柱高刚性荷载框架;

2、荷载框架刚度:1.6×106N/mm;

3、立柱直径:φ 140mm;

4、自平衡落地式、无需额外构建地基;

5、立柱有效空间:1600mm;

6、前后试验空间:1100mm;

7、垂直试验空间:22400mm;

8、垂直夹头间zuida距离:≥800mm

二、机械闭环控制台

1、采用guijixianjin控制模式;

2、横梁升降、锁定、夹具控制,全部采用全进口插装机 械阀,稳定可靠;

3、具备全时闭环锁定,压力、速度可调,适应不同材料 加持力。

三、作动器系统

1、zuida静态载荷:≥1000kN;

2、zuida动态载荷:≥750kN;

3、作动器位移:±100mm(行程200mm) ;

4、满足试验频率:0.01~25Hz;

5、作动器集成高低压蓄能器,提高频响,减少脉动;

6、作动器融合锁定设计,保证在非试验状态的位置保持,同时具备高低速模块设计,让试验操作变得更安全可靠;

7、活塞杆的支撑采用多级非金属柔性支撑,降低启动摩 擦力,并具有一定的侧向承载能力;

8、作动器内部采用多级密封,活塞杆中间为支撑环+格来圈+支撑环结构,保证作动器两腔的密封可靠。

四、位移传感器

1、 MTS 磁致伸缩式位移传感器;

2、有效量程 (zuida 位移) :±200mm;

3、位移测量精度:百分之±0.5;

4、位移测量分辨力:0.001mm;

五、试验力测试范围及示值精度

1、试验力起测范围:百分之1~100;

2、试验力示值相对误差:静态百分之±0.5;动态百分之±2。
