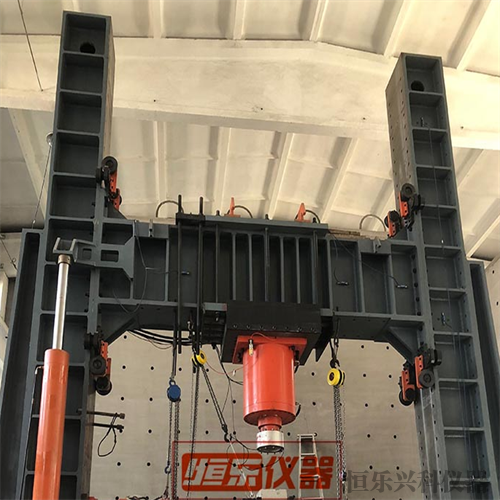

预制柱力学加载测试装置

一、10000KN 长柱压力试验系统

1.试验力：10000kN

2.试验力测量范围：2～100 F.S；

3.试验力测量精度：≤示值的±1；

4.油缸空载速度：50mm/min；

5.油缸行程：300mm；

6.位移测量范围：0～300mm；

7.位移测量精度：≤±1 F.S；

8.试验调整空间：0～5000mm 可调；

9.试验空间：5000mm；

二、预制梁承载力加载试验系统

1.设备用途，该反力架由8件立柱、4件上梁、4件底梁，2件纵梁等组成，主要用于对结构梁或平面桁架结构进行静载试验。通过合理结构设计，使在进行其他试验时，反力架能与试件形成自平衡，通过施加集中力荷载可得各构件的承载力大小，以及可计算出构件各截面的内力值。该反力架借助实验室反力地槽，放置在实验室内靠近反力墙的位置，进行混凝土梁的三点弯曲试验、四点弯曲试验、混凝土柱的抗压试验及其他结构件的力学试验。

2.设备工作条件：工作温度：0℃-50℃；工作湿度：0-85%；

3.技术参数

整机外形尺寸(约) : 6000mm×4350mm×6000mm(长×宽×高)

控制方式:伺服液压加载，力值显示仪直接显示试验结果。

3.1 主要技术参数及性能指标。

3.1.1上限垂向负荷: 10000kN；

3.1.2上限垂向位移: 200mm;

3.1.3上限负荷时变形: ∆LL/1000；

3.1.4垂向测力范围:2%-100%(40kN-2000kN)；

3.1.5垂向示值精度:±1%;

3.1.6水平方向上限实验空间: 4000mm(含作动器与传感器的尺寸)；

3.1.7系统有效试验空间: 6000mm×4000mm×3000mm(长×宽×高)）；

3.1.8整机噪声:70dB

3.1.9测力方式:采用高精度负荷传感器测力。
