结构工程力学电液伺服加载试验系统
详细介绍:

结构工程力学电液伺服加载试验系统

自反力加载实验装置

自平衡试验台

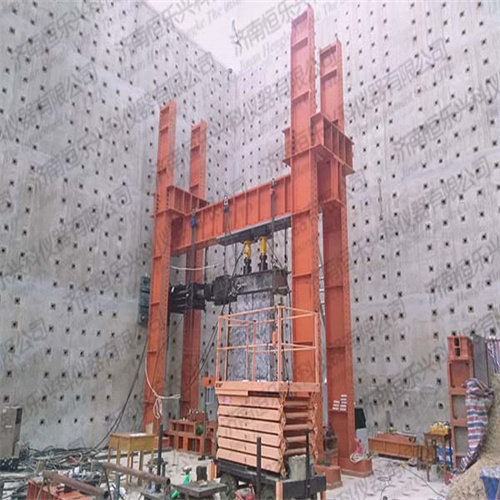

结构工程力学加载试验系统

长柱试验系统

2000吨压力试验系统

接骨板弯曲试验机

岩土工程多功能加载试验系统

超高速拉力试验机

自反力加载实验系统

自反力自爬升加载架

       公司产品涵盖金属材料检测与非金属材料检测,品种达一百多个。风电叶片疲劳加载综合测试系统、风电叶片双轴疲劳加载系统、风电叶片面向旋转疲劳加载系统、风电叶片两点疲劳加载系统。土木工程类高校用到的:电液伺服疲劳系统、大型多功能结构试验系统、岩土工程试验系统、自平衡反力架、千斤顶检定装置等。另有全系列产品:电子**试验机系列;液压**试验机系列;压力试验机系列;扭转试验机弹簧试验机冲击试验机、摩擦磨损试验机、动静疲劳试验机系列、橡胶支座压剪试验机系列;大吨位力学加载压力机;飞机起落架检测系列;绝缘子检测系列;特殊定制大型试验机等。

一、结构工程力学电液伺服加载试验系统

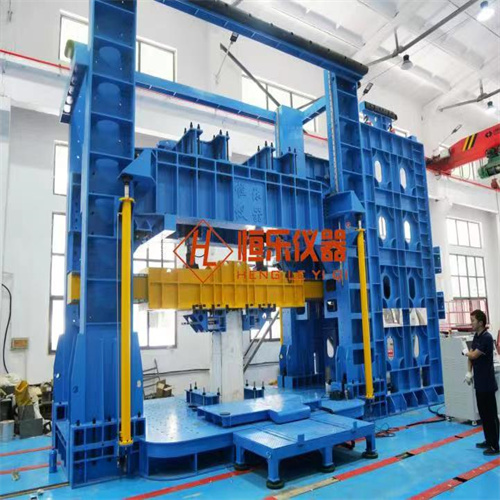

1)主框架采用四立柱门式自反力结构,立柱采用焊接槽型结构,底梁采用箱型结构,上横梁采用中间镂空的双梁结构。立柱与横梁通过高强螺栓连接,横梁高度可按模数调整。底梁顶面及侧面均布安装孔。上横梁底面通长安装直线导轨,导轨上安装可任意移动的小车平台,小车平台可随动也可锁紧。

2)加载架整体尺寸:长度6000mm,宽度1800mm,高度7000mm(地下埋深1000mm);加载架净空间:长度4000mm,宽度1800mm,高度4000mm。轴压实验承载力5000kN,压剪实验竖向承载力3000kN,水平承载力1500kN。

3)加载架单块盖板的跨中承载力100kN;

4)自升降系统,采用自爬升系统带多通道控制器,可控制伺服电机同步升降;采用丝杠立柱副结构,丝杠直径180mm,只受竖向荷载时只靠丝杠能承受5000kN竖向荷载。采用伺服电机驱动螺旋升降机构控制横梁升降。配置至少四个位移传感器,用于同步控制,提升速度90mm/min,自升降系统立柱四个测点的位移差值0.2mm。

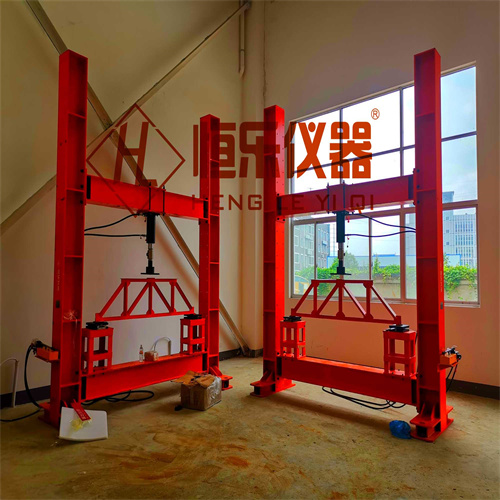

二、自反力加载实验装置

1)前法兰安装,单出杆结构,zuida压缩荷载3000kN,zuida拉伸荷载500kN,满荷载对应的工作压力25MPa,油缸耐压30MPa,活塞行程300mm,启动压力0.1MPa

2)内置安装磁置伸缩式位移传感器,带降噪蓄能器,配套轮辐式荷载传感器和加载球铰。

三、自平衡试验台

1.横梁升降性能:液压升降操控模式,具有 横梁升降 、锁紧和松开控制 、自动补油 、防止突然下降 、失速保护功能,主液压系统供油双向驱动。

2.机架刚度:8×10^8N/m

3.T型台底座尺寸:1000×3800mmT型台厚度480mm

4.试验台空间:总高6米,水平向3米。

5. 动态工作zuida载荷:±2000kN

6.缸体长3000mm, zuida工作荷载±1000kN,zuida行程±250mm, zuida试验频率50Hz)

7.主机升降横梁带连接功能:主机升降横梁需与1000kN MTS作动器连接 。

四、DIC多维全场应变仪 ( 3D)

1.测量相机:工业相机,1200万像素,双相机同步稳定采集帧频20fps

2.定焦镜头:12mm镜头,25mm镜头。

3.测量幅面范围:100mm~3m,可以根据需求另外定制测量幅面,zuida10米。

4.应变测量范围:0.005% ~ 2000%

5.应变测量精度:0.005%
