土木工程多功能加载试验系统

2023-02-07 14:52:34

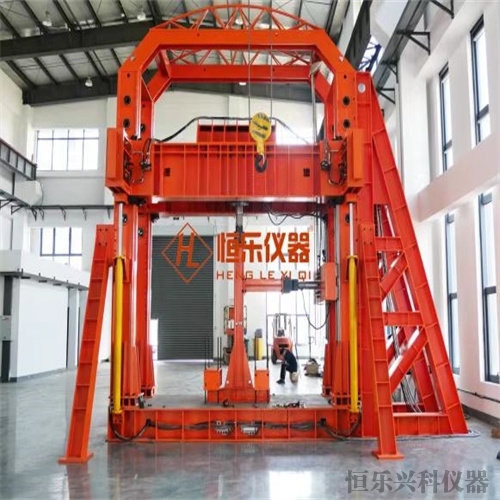

土木工程多功能加载试验系统
详细介绍:

公司产品涵盖金属材料检测与非金属材料检测,品种达一百多个。土木工程类高校用到的:大型多功能结构试验系统、岩土工程试验系统、自平衡反力架、力学模型试验系统、电液伺服疲劳系统、高温高压应力腐蚀试验系统、千斤顶检定装置等。另有全系列产品:电子wanneng试验机系列;液压wanneng试验机系列;压力试验机系列;扭转试验机弹簧试验机冲击试验机、摩擦磨损试验机、钢绞线锚固松弛试验机;电缆绳索卧式拉力机系列;动静疲劳试验机系列、橡胶支座压剪试验机系列;大吨位力学加载压力机;飞机起落架检测系列;绝缘子检测系列;特殊定制大型试验系统。国家电网:风电叶片疲劳加载综合测试系统、风电机组叶片疲劳加载综合测试系统、风电叶片双轴疲劳加载系统、风电叶片面向旋转疲劳加载系统、风电叶片两点疲劳加载系统等.







土木工程多功能加载试验系统

土木工程多功能加载试验系统

长柱试验机

2000吨压力试验机

接骨板弯曲试验机

超高速拉力试验机

结构工程阵列加载试验系统

一、产品介绍:

1、用途  用于各理工科院校作材料力学电测法实验的装置,它是将多种材料力学实验集中一个台上进行,使用时稍加准备,即可进行教学大纲规定内容的多项实验。

2、特点 实验台采用恒乐仪器蜗杆机构以螺旋千斤进行加载,经传感器由数字测力仪测出力的读数;各试件受力变形,通过应变片由电阻应变仪显示。整机结构紧凑、外型美观、加载稳定、操作省力,实验效果好,易于学生自己动手,有利于提高教学质量。本仪器的潜力较大,还可根据需要,增设其它实验,实验数据也可由计算机处理。

3、结构  本产品的架体设计采用封闭型钢及铸件配制而成,表面经喷塑处理,结构紧固耐用。蜗杆及螺旋机构为内藏式,从而使得结构紧凑。每项实验均配有精密化学镀试件和附件。

二、产品功能:

1、纯弯曲梁横截面上正应力的分布规律实验。

2、电阻应变片灵敏度系数的标定。

3、材料弹性模量E,泊松比μ的测定。

4、偏心拉伸实验。

5、弯扭组合受力分析。

6、等强度梁实试验。

7、压杆稳定实验。

8、悬臂梁实验。

9、工字梁实验。

10、T型梁纯弯曲实验。

11、叠梁纯弯曲实验。

12、复合梁纯弯曲实验。

三、技术参数:

  1. 试件zuida作用载荷  5KN。

  2. 加载机构作用行程  55mm。

  3. 手轮加载转矩  0-2.6N.m。

  4. 加载速度 0.1mm/转(手轮) 。

  5. 本机重量  120Kg。

  6. 外部尺寸  650(长)×690(宽)×1100(高)。

  7. 系统48小时不漂移一个字。

  8. 带有静态应变综合测试仪一套。

  9. 特点:皮膜按键,按键具有翻页、力单位设置、力报警设置、力参数设置、力值清零。

  10. 测点数:18通道,二个力值输入通道,一个窗口显示力值,16个窗口显示应变值。

  11. 分辨率:1με。

  12. 应变测量方式:1/4桥、半桥、全桥、混桥。

  13. 基本误差:±0.1%F.S ±1个字。

  14. 桥压:DC 2V。

  15. 应变测量范围: 0-±30000με。

  16. 线性度±0.1%。

  17. 初始零点一键自动清除,仪器不需要预热。

  18. 单界面可同时显示所有参数值。

  19. 零点不平衡范围:±30000με

  20. 桥路电阻:60Ω-1KΩ

  21. 自动扫描速度:16点/1秒。
