真三维相似模拟试验系统

2023-01-30 14:50:45

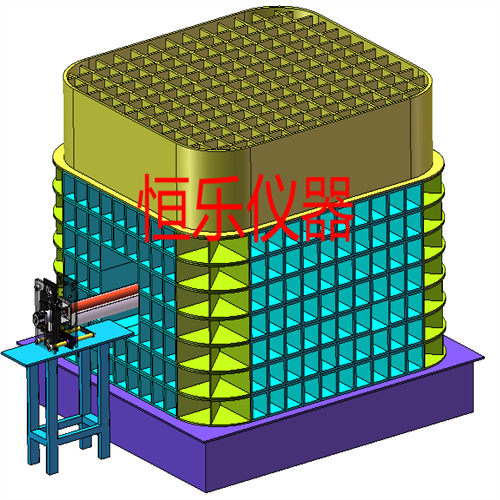

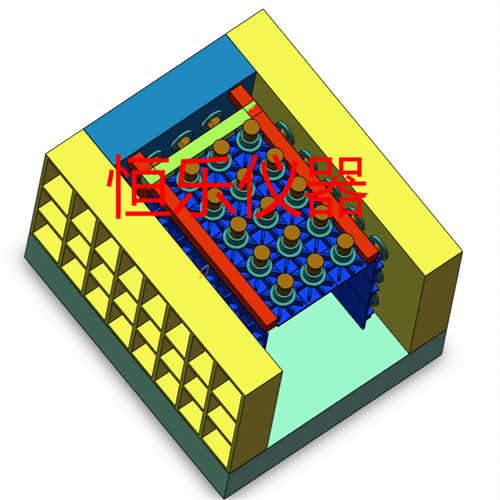

真三维相似模拟试验系统
详细介绍:

真三维相似模拟试验系统

岩土三轴蠕变应力相似模拟试验系统

岩土体全应力应变三轴蠕变相似模拟试验系统

延脆性材料真三轴静动态冲击相似模拟测试系统

轨道车辆动态响应综合相似模拟实验系统

一、真三维相似模拟试验系统

1、可实现静力、动力以及动应力的加载,还可实现位移、应变以及动态应变的加载;

2、应力加载方式:12方向为刚性加载分别釆用两对作动器同步水平或竖直对向加载,使得试样中心在空间位置保持不变,采用伺服控制。

3、应变控制和测量方式:12方向釆用数字式位移传感器控制和测量,量程为50mm,精度0.1%3方向位移采用非接触式电涡流位 移传感器进行测量,测量范围3-6mm

4、zuida主应力12.5MPa,zuixiao主应力lOMPa

5、试样尺寸:方形75 X 75 X 150mm;(±5mm)。

6、高强度高压压力室,压力12.5MPa

7、伺服作动器:4个,伺服作动器具有智能防撞功能;

8、系统静态zuida加载力50kN;动态zuida加载力25kN

912方向测试频率及耦合同步加载频率:05Hz

二、岩土低温-荷载耦合测试试验系统

1、jiduan环境模块。

2、有效容积:250 L。

3、温度范围:-40°C60°C。

4、温度波动度:±0.1°C。

5、温度显示分辨率:0.1 °C。

6、程控变温速率:±30°C/10hr (升降温过程和速率满足:单向从上向下冻结,双向融化,试样完成一个冻融循环30°C-30C30C用时10h)。

7、程序控制:正弦、矩形、三角波、线性混合编程,同时时间上位机远程操作和数据记录导出。

8、内部尺寸:600WX600DX700H,外部尺寸:710WX1930    DX1740H。

9、试样顶部控溫装置。

10、有效容积:13L。

11、温度范围:-40°C60°C (试样压头温度±30°C@箱温+1°C)。

12、温度波动度:±0.05°C。

13、温度显示分辨率:0.1°C。

14、程控变温速率:±30°C/10hr,试样筒为有机玻璃筒,预留传感器测试孔,保证冻融完成后试样能够完整取出。

15、制冷量调节:PID调节。

16、zuida泵压力:0.7bar

17、循环泵流量:12L/min。

18、内胆尺寸:240WX280 DX200H,外部尺寸:400WX580 DX535H。

二、温控空心圆柱扭剪试验系统

1、试样尺寸:高度200mm外径1 OOmm内径60mm (±5mm,轴力10kN, 扭矩200Nm。动态控制频率:5Hz

2、压力室带有自适应围压补偿液压腔,以用来补偿加载杆进出压力室引起的体积变化所造成的围压波动,避免常规的轴向动态试验中出现的围压波动问题;

3、扭转角度0-360°,轴向位移:100mm,静态控制精度0.02%,动态控制精度0.1%。

4、轴向和扭转方向均采用电机驱动,运行噪音45dBo轴向力波动为正负 INo扭矩波动为正负O.lNm

5自适应刚度控制,可在试样刚度变化时确保jinque的力控制

6、釆用体积压力控制器施加内围压以及测量内体变。体积压力控制器采用步进电机驱动,zuida载荷2MPa,控制波动万分之一;

7、zuida流量500mm3/s;体积200ml;控制器压力精度0.15%满量程,体积精度0.15%满量程;

8、体积分辨率0.0625mm3,压力分辨率0.1 kPa;

9、可进行压力和体积的波形控制,用户可下载任意波形;

10、配套单独用于控制控制器的软件,用于施加压力、体积以及数据的釆集传输;也可使用15键带有2.4英寸彩色屏幕小键盘进行操作。键盘支持50m远距离传输。

11、可为用户提供驱动,可以使用VBLabView进行二次开发。

12、釆用IMPa气压控制器控制孔隙气压,波动仅为正负0.2kPa,釆用 2MPa体积压力控制器控制孔隙水压,从而控制基质吸力。

13、轴向和扭转方向可实现动态耦合,可设置不同的相位差,可实现主应力方向连续旋转。可以单独在非耦合状态下控制单个轴,需现场提供 相关控制设备的轴向、扭转耦合动态视频(1Hz)及控制过程中的曲线显示视频,并负责展示演示。

三、岩土三轴蠕变应力相似模拟试验系统

(一)技术指标

1. 试样尺寸:Ø50mm×100mm(直径×高)

2. 法向压力:600.0kN×3(满足可扩展1000kN)

3. 围压压力:20.0MPa×3

4. 法向加载点:

5. 应力腐蚀试验舱:

6. 腐蚀方式:全腐蚀(外向内)、局部腐蚀(渗流式)

7. 法向加载行程:0~100.0mm

8. 蠕变时间:270d

12.数字孪生系统(试验虚拟仿真实验教学系统)1套

(二)软件技术指标

1.法向加载行程:0~100.0mm

2.加载力值精度:±0.5%F.S

3.加载力值分辨率:0.005kN

4.位移测量精度:±0.5%F.S

5.位移分辨率:0.005mm

6.位移线性精度:0.05%FS

7.重复精度:0.1%

8.围压控制精度:±0.5%

9.围压显示分辨率:0.005MPa

10.位移速度:50mm/min

11.保载精度:±0.5%F.S

12.主机满载荷变形:0.3mm

2、控制器参数

1.多种闭环控制方法,可根据试验机特性进行针对性优化。

2.10kHz或更高的信号输出频率。

3.模拟传感器高分辨力,1/250000FS。高采样频率10kHz。

4.模拟传感器高采集精度,wucha0.01%FS。

5.高分辨力的输出信号,0.003%FS。

6.高精度输出信号,4-20mA电流,±10V电压等。

7.支持多轴多作动器联动,并保证联动的相对误差。用以实现复杂准确的多点加载。
