岩土真三维相似模拟加载试验系统

2023-01-28 15:20:07

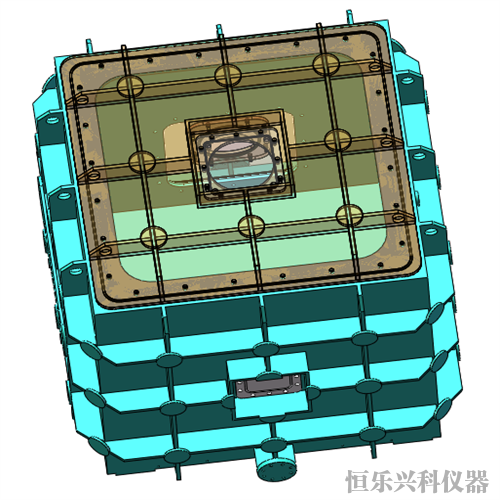

岩土真三维相似模拟加载试验系统
详细介绍:

岩土真三维相似模拟加载试验系统

岩土三轴蠕变应力相似模拟试验系统

高速列车关键部件多环境耦合相似模拟试验系统

岩土体全应力应变三轴蠕变相似模拟试验系统

延脆性材料真三轴静动态冲击相似模拟测试系统

轨道车辆动态响应综合相似模拟实验系统






一、岩土真三维相似模拟加载试验系统

1、可实现静力、动力以及动应力的加载,还可实现位移、应变以及动态应变的加载;

2、应力加载方式:1和2方向为刚性加载分别釆用两对作动器同步水平或竖直对向加载,使得试样中心在空间位置保持不变,采用伺服控制。

3、应变控制和测量方式:1和2方向釆用数字式位移传感器控制和测量,量程为50mm,精度0.1%;3方向位移采用非接触式电涡流位 移传感器进行测量,测量范围3-6mm;

4、zuida主应力12.5MPa,zuixiao主应力lOMPa;

5、试样尺寸:方形75 X 75 X 150mm;(±5mm)。

6、高强度高压压力室,压力12.5MPa;

7、伺服作动器:4个,伺服作动器具有智能防撞功能;

8、系统静态zuida加载力50kN;动态zuida加载力25kN;

9、1和2方向测试频率及耦合同步加载频率:0〜5Hz:

10、水下内置荷载传感器:数量4个,zuida量程50kN,精度0.1%;

11、孔隙水压传感器:量程0-5MPa,精度为0.15%满量程;

12、孔隙水压力控制器可为用户提供驱动,使用VB或LabView可进行 二次开发。

13、多个控制器可相互通讯,确保多个控制器控制以及数据同步。

14、可实现四轴具有相位差同步控制以及偏差控制。

二、低温-荷载耦合数字率生测试装置

1、振动台台面尺寸:焊接钢装配,带有网格状试样 固定螺孔,可用于模型箱的固定。

2、台面由四个轴承座的双线性轴承导轨支撑。

3、采用液压方式进行水平和竖直振动。

4、可进行正弦波、三角波以及方波控制,并用户和加载任意自定义波形控制。波形点数1000000个点。

5、振动台基架与混凝土基座连接。

6、提供全套液压管和电缆,其长度需能使台面位置距离液压站15m远、 距离控制电脑20m远。

7、基坑隔振及安装位置处理需要起到隔振效果。

8、加速度传感器以及位置传感器用于激振反馈。

9、低温控制系统,zuidi温度-10度,不均匀度正负1度。

三、岩土低温-荷载耦合测试试验系统

1、jiduan环境模块。

2、有效容积:250 L。

3、温度范围:-40°C〜60°C。

4、温度波动度:±0.1°C。

5、温度显示分辨率:0.1 °C。

6、程控变温速率:±30°C/10hr (升降温过程和速率满足:单向从上向下冻结,双向融化,试样完成一个冻融循环30°C〜-30C〜30C用时10h)。

7、程序控制:正弦、矩形、三角波、线性混合编程,同时时间上位机远程操作和数据记录导出。

8、内部尺寸:600WX600DX700H,外部尺寸:710WX 1930DX 1740H。

9、试样顶部控溫装置。

10、有效容积:13L。

11、温度范围:-40°C〜60°C

12、温度波动度:±0.05°C。

13、温度显示分辨率:0.1°C。

14、程控变温速率:±30°C/10hr,试样筒为有机玻璃筒,预留传感器测试孔,保证冻融完成后试样能够完整取出。

15、制冷量调节:PID调节。

16、zuida泵压力:0.7bar

17、循环泵流量:12L/min。

18、内胆尺寸:240WX280DX200H,外部尺寸:400WX580DX535H。

19、试样温度采集精度:精度为±0.05°C。

20、试样补水测量精度:O.lg。

21、冻胀融沉位移采集精度:0.01mm。

22、冻胀装置配合样品尺寸:直径100mm (±5mm),高度200mm (±5mm)。

23、加载系统:zuida负荷:20kN。

24、精度等级:0.5级。

25、有效测力范围:0.4%—100%。

二、温控空心圆柱扭剪试验系统

1、试样尺寸:高度200mm外径1 OOmm内径60mm (±5mm),轴力10kN, 扭矩200Nm。动态控制频率:5Hz

2、压力室带有自适应围压补偿液压腔,以用来补偿加载杆进出压力室引起的体积变化所造成的围压波动,避免常规的轴向动态试验中出现的围压波动问题;

3、扭转角度0-360° ,轴向位移:100mm,静态控制精度0.02%,动态控制精度0.1%。

4、轴向和扭转方向均采用电机驱动,运行噪音45dBo轴向力波动为正负 INo扭矩波动为正负O.lNm

5、自适应刚度控制,可在试样刚度变化时确保jingque的力控制

6、釆用体积压力控制器施加内围压以及测量内体变。体积压力控制器采用步进电机驱动,zuida载荷2MPa,控制波动万分之一;

7、zuida流量500mm3/s;体积200ml;控制器压力精度0.15%满量程,体积精度0.15%满量程;

8、体积分辨率0.0625mm3,压力分辨率0.1 kPa;

9、可进行压力和体积的波形控制,用户可下载任意波形;

10、配套单独用于控制控制器的软件,用于施加压力、体积以及数据的釆集传输;也可使用15键带有2.4英寸彩色屏幕小键盘进行操作。键盘支持50m远距离传输。

三、岩土三轴蠕变应力相似模拟试验系统

(一)技术指标

1. 试样尺寸:Ø50mm×100mm(直径×高)

2. 法向压力:600.0kN×3(满足可扩展1000kN)

3. 围压压力:20.0MPa×3

(二)软件技术指标

1.法向加载行程:0~100.0mm

2.加载力值精度:±0.5%F.S

3.加载力值分辨率:0.005kN

4.位移测量精度:±0.5%F.S

5.位移分辨率:0.005mm

6.位移线性精度:0.05%FS

(三)控制器参数多种闭环控制方法,可根据试验机特性进行针对性优化。

7.支持多轴\多作动器联动,并保证联动的相对误差。用以实现复杂准确的多点加载。

   公司产品涵盖金属材料检测与非金属材料检测,品种达一百多个。土木工程类高校用到的:大型多功能结构试验系统、岩土工程试验系统、自平衡反力架、力学模型试验系统、电液伺服疲劳系统、高温高压应力腐蚀试验系统、千斤顶检定装置等。另有全系列产品:电子wanneng试验机系列;液压wanneng试验机系列;压力试验机系列;扭转试验机弹簧试验机冲击试验机、摩擦磨损试验机、钢绞线锚固松弛试验机;电缆绳索卧式拉力机系列;动静疲劳试验机系列、橡胶支座压剪试验机系列;大吨位力学加载压力机;飞机起落架检测系列;绝缘子检测系列;特殊定制大型试验系统。国家电网:风电叶片疲劳加载综合测试系统、风电机组叶片疲劳加载综合测试系统、风电叶片双轴疲劳加载系统、风电叶片面向旋转疲劳加载系统、风电叶片两点疲劳加载系统等。
