自平衡门式反力架

自平衡门式反力架

  • 所属分类:高等院校
  • 浏览次数:
  • 发布日期:2021-03-24 13:56:50
  • 解决方案

自平衡门式反力架在土木工程的科研领域,也常常需要对柱构件和平面框架等进行小型缩尺试验,其试验加载往往采用综合加载的方式,即加载力除了竖向力以外,还有水平向的力。为了达到实验目的,现有的反力架装置一般通过一个门式反力架承受竖向力,再通过一个水平反力架承受水平力。

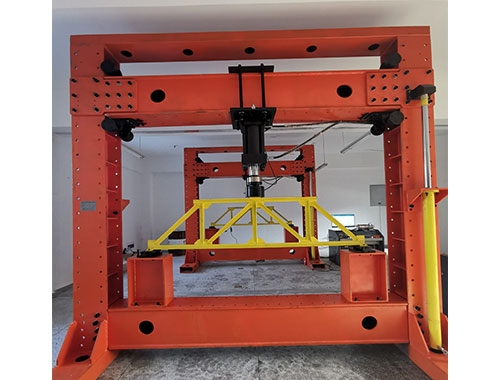

自平衡门式反力架


现有技术中要实现试件的综合加载,一般通过一个门式反力架承受竖向力,一个水平反力架承受水平力。门式反力架一般由横梁、左立柱和右立柱组成,横梁包括两个独立的焊接槽形截面梁(或者在跨中为H形截面,端部为槽形截面),左、右立柱尺寸和形式相同,一般为H形截面,柱翼缘上沿柱高度间隔设置螺栓孔,横梁两端由螺栓连接在立柱的翼缘上,立柱底部通过锚栓固定在反力地槽上,横梁可在一定范围内沿立柱高度方向移动。
