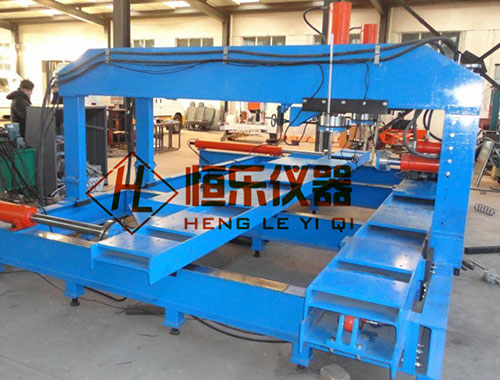

桥梁伸缩缝力学试验装置

桥梁伸缩缝力学试验装置

  • 所属分类:桥梁建筑
  • 浏览次数:
  • 发布日期:2021-03-24 10:10:42
  • 解决方案

1、HLQL-SF4205桥梁桥梁伸缩缝力学性能试验装置符合JT/T327-2016《公路桥梁伸缩装置》标准中规定的伸缩装置整体性能要求的测试。伸缩装置指为满足桥面变形的要求,通常在两梁端之间、梁端与桥台之间或桥梁的铰接位置上设置伸缩装置。

2、伸缩缝试验装置通过液压系统主要实现横梁之间的横向、竖向及纵向错位及各种错位之下的拉压试验,并可以对实验数据进行采集和处理,从而对伸缩缝的性能进行试验验证。




3、为适应快速发展的桥梁检测市场,济南恒乐仪器结合国际标准(美国)和我国标准研制了桥梁伸缩缝试验装置。本试验装置不仅能满足现行国家规范和标准,依据国际相关标准还预留了很多功能接口,以满足未来与国际接轨或国际标准修改时的需要,以及科研多功能的需求。

主要技术性能指标

1、垂向试验力: 2*200kN;

2、横向拉压试验力:2*100kN;

3、横向变位测试行程:0-100mm;

4、垂向变位测试行程:0-100mm;

5、纵向变位测试行程:0-100mm;

6、水平制动力 : 2×50KN

7、变位形式:单向;

8、伸缩装置测试范围:1200mm

9、伸缩装置测试长度:6000mm;

10、伸缩装置伸缩量:800mm;

11、伸缩装置支撑间距:1500mm-1800mm

12、液压系统额定工作压力:20MPa;

13、外观尺寸约:6.8*4.7*2.2m(长*宽*高)
